BJT CML frequency response

录入：edatop.com 阅读：

Hi 请教一个问题，BJT的高频模型本身会导致有一个主极点，一个零点，和一个次极点。
我仿真下来这个主极点好低，感觉怎么调都不能把这个极点推出去，这个是HBT管子，本来就是为高速设计的。那么只要在loss 3dB以内，是否可以忽略这个主极点的影响呢?
谢谢！

学习一下，看你们怎么成长的

会不会是下面的current mirror不正确呢?

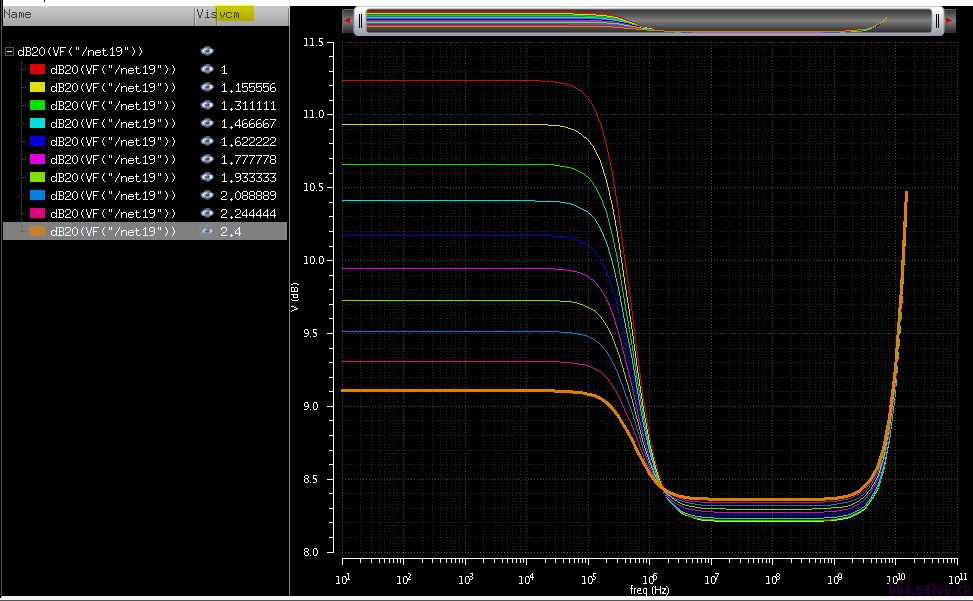

用了个理想的电流源仿真了下，然后sweep输入共模电压，仿真结果如下

但是我不可能把输入共模抬得那么高。

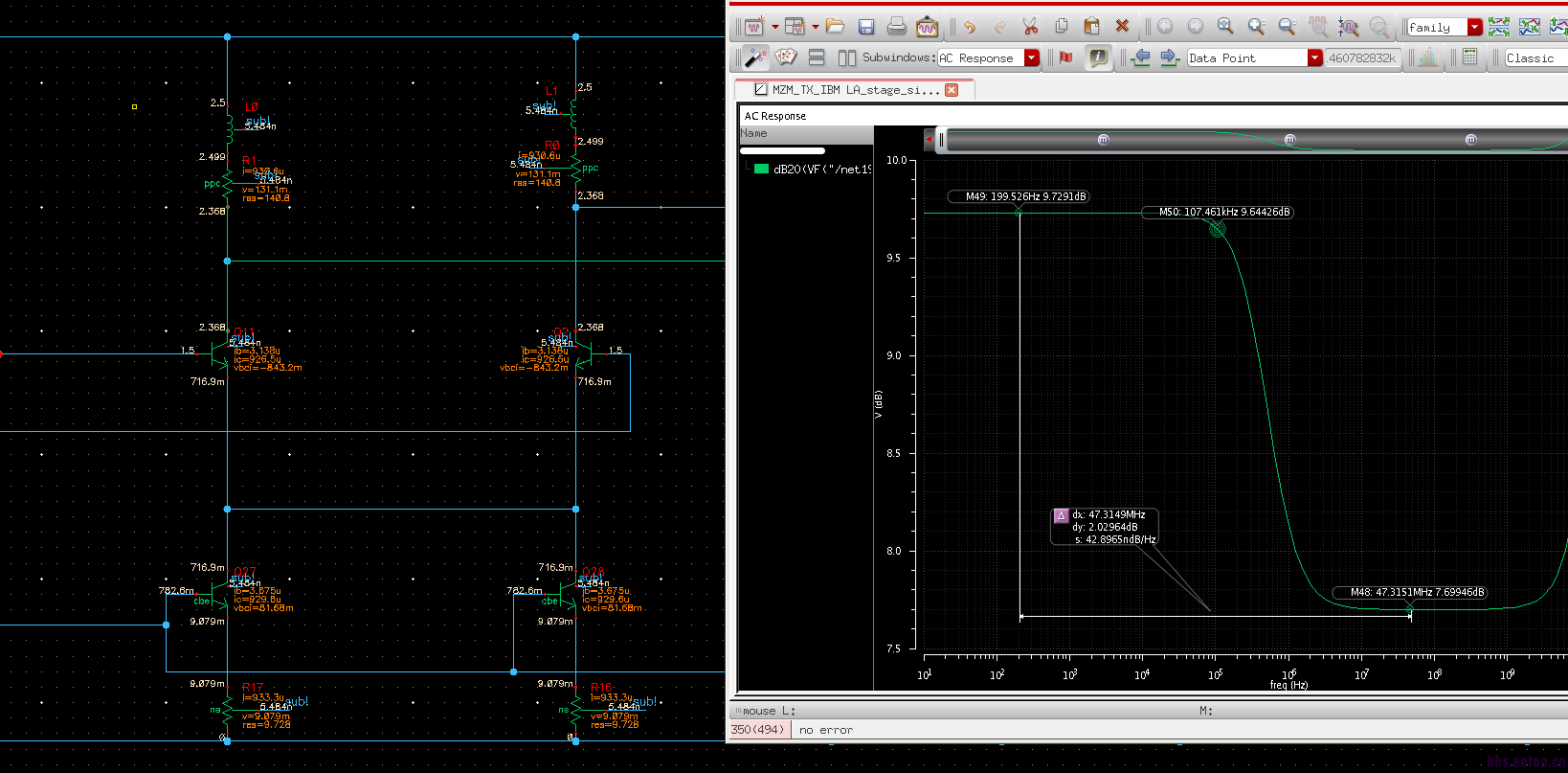

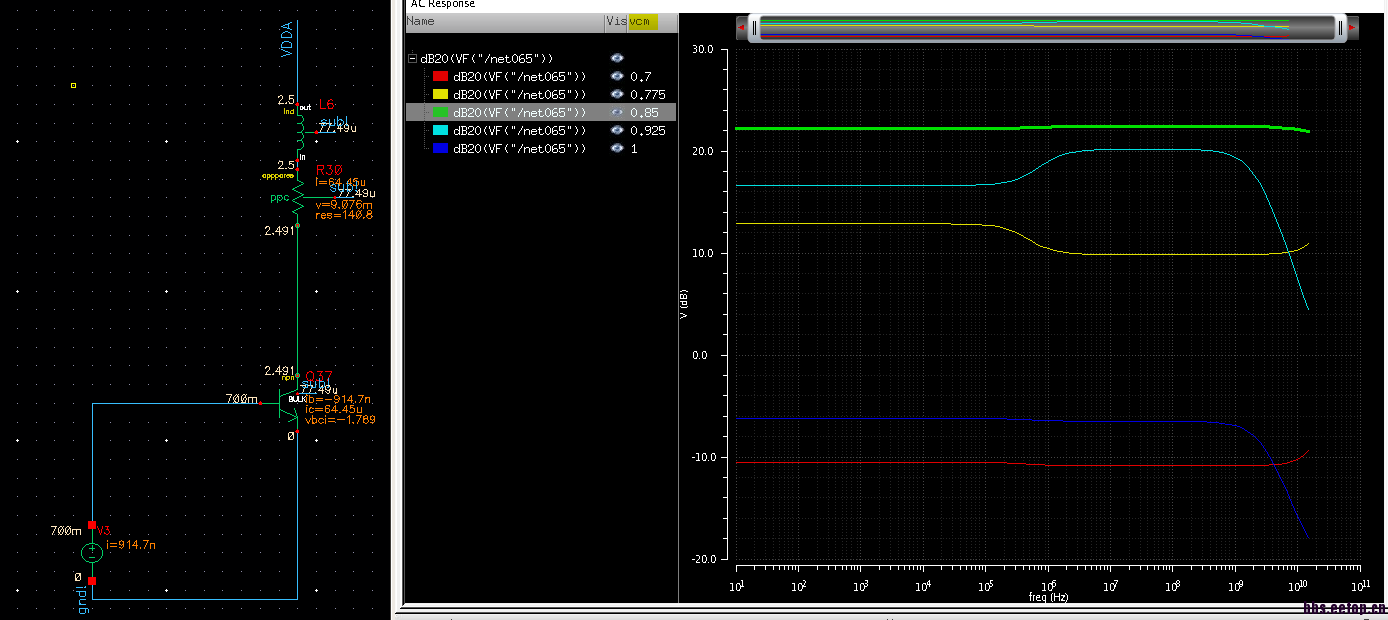

然后我仿真看一个单端的，发现在0.85V Bias 情况下频率特性不错，但是差分的情况就做不到了

我又做了个仿真，同时扫尾电流和输入共模电压，得出的结论大概是电流小，共模高的情况下，极点和零点距离近点，但是调不到平的曲线的情况
