请教：关于传输门的veriloga的建模问题

电路需要模拟开关时，一般都是传输门来实现，想用行为及代码做模型的时候，总是遇到不收敛的问题，
   所以想请教：如何对传输门（或模拟开关）进行veriloga建模，
   望高手不吝指点，谢谢

汗 求助还要卖钱的?什么世道…

谢谢小编了

有没有人回答啊

   我也面临同样的问题。如果知道传输方向还好，有使能信号就让输出等于输入。但是好多情况是输入输出不分的，有时候从左到右，有时候从右到左，这种情况就不知道怎么编了。目前是用数模混仿来搞，不知有没有高手解答一下怎么用verilog实现输入输出不定的传输门。

A. Switch
A voltage-controlled resistor represents a basic switch characteristic. The resistance between nodes 2 and 0 varies linearly, from 10 meg to 1 m ohms, when voltage across nodes 1 and 0 varies between 0 and 1 volt. The resistance remains at 10 meg when below the lower voltage limit, and at 1 m ohms when above the upper voltage limit.
    Gswitch 2 0 VCR PWL(1) 1 0 0v,10meg 1v,1m
B. Switch-Level MOSFET
To model a switch level n-channel MOSFET, use the N-piecewise linear resistance switch. The resistance value does not change when you switch the d and s node positions.
    Gnmos d s VCR NPWL(1) g s LEVEL=1 0.4v,150g 1v,10meg 2v,50k 3v,4k 5v,2k

     请问你写的gswitch的语句是在建模的时候为什么提示语法错误?压控电阻的veriloga模型hspice不认么，或者说需要用另外的语句来描述压控电阻才能用?
     急求你的解答，谢谢~

    请问gnoms受控源中的控制电压具体指的是什么电压，或者是那两个电极之间的电压

   参考您的第一个hspice开关模型，写了个hspice下的开环Buck仿真：下面为代码：
****
Gswitch drain source VCR PWL(1) gate gnd 0v,10meg 5v,1m
vdd drain gnd 10
vvc gate gnd  pwl 0 0 0.99u 0 1u 6 1.9u 6 2u 0 r 0
L1 source vout 20u
C1 vout gnd 47u
RL vout gnd 5
D1 gnd source powerdiode
.model powerdiode D
+IS=1m
.ic v(gate)=0
.tran 1n 1m uic
.print i(*) v(*)
.end

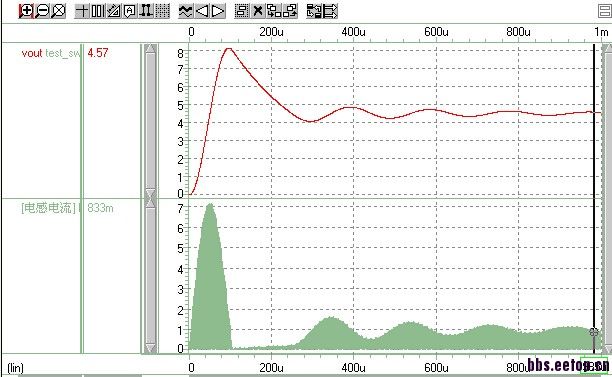

下面是仿真结果
