MIC读出电路设计
录入：edatop.com 阅读：

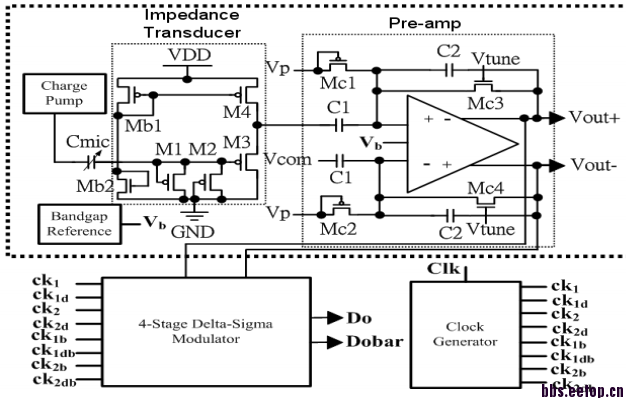

搭建了一个类似的读出电路，在加调制器之前，如果在阻抗变换M3的栅端输入正弦波形，一直到运放的输出都是干净正常的正弦输出波形，但是当接上调制器后，每次时钟跳变，前面电路的正弦波形也出现较大的电压毛刺，这是什么原因造成的呢?为什么后面调制器的时钟会影响前面电路的正弦信号呢?求大神解释
敏感（模拟）电路和数字电路部分要用相互隔离的电源供电，即使如此，开关信号仍然会通过寄生电容耦合到信号输入端。这也是为什么必须要用差分放大。
在版图中还要考虑接地和信号走线。
那是不是看前置运放的差分输出信号，只要该差分输出信号的毛刺很小就可以了；或者说只要前面的毛刺电压是完全对称的，就可以采用全差分结构减掉
不是对称，你看差分放大器的差模，噪声影响是共模。但是输出端也可能被影响，再根据需求配置滤波器。
