三极管仿真出现错误的问题
录入：edatop.com 阅读：
本人新手，刚刚学习使用Cadence进行仿真，使用的是CSMC.5的库，但是仿真电路中的三极管无法输出基极电流Ib的波形，希望得到您的帮助。

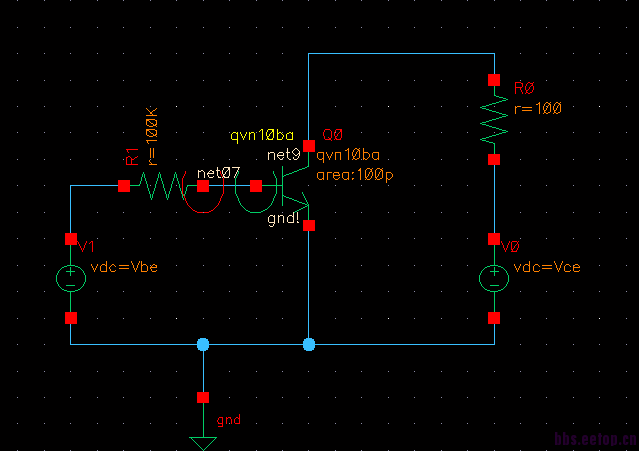

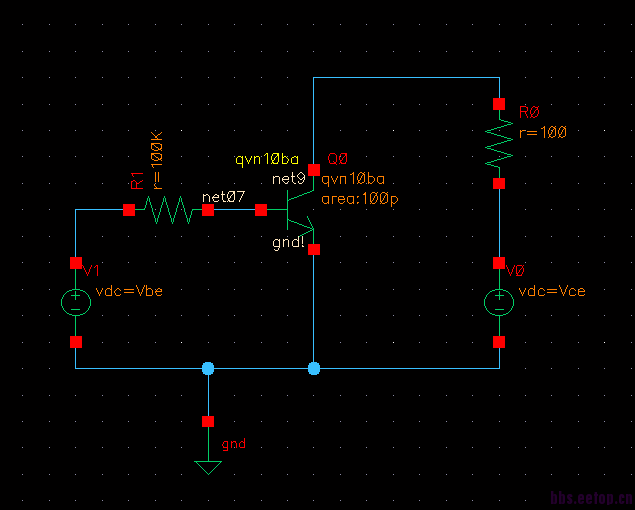

电路图如下：

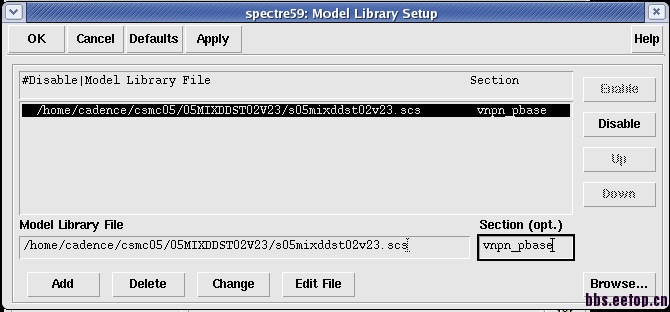

调用如下：

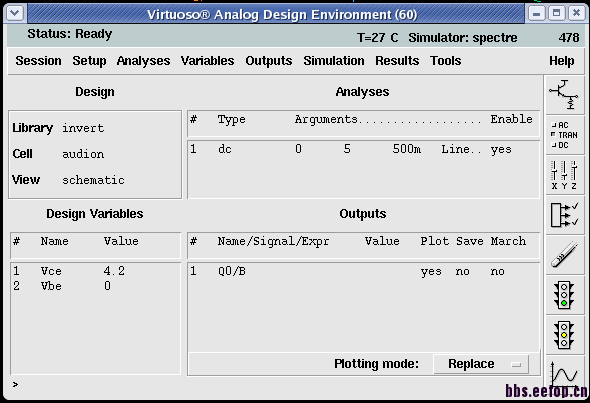

设置如下：

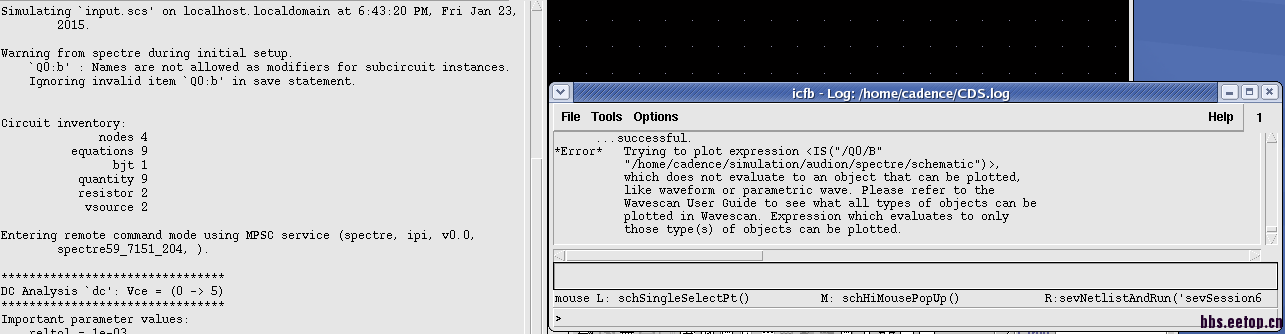

仿真错误如下：
希望得到帮助，在此表示感谢。
仿真和设置如下：
我用的是SMIC18的库
电路图如下：
调用如下：
设置如下：
仿真错误如下：
希望得到帮助，在此表示感谢。

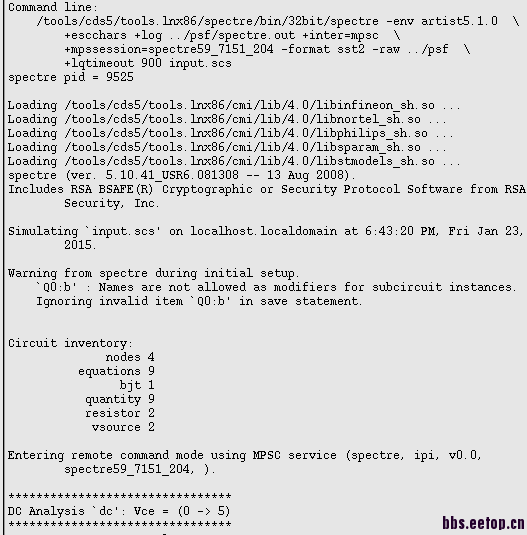

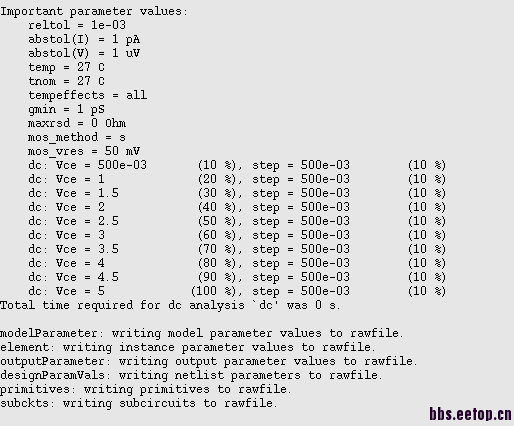

详细错误为：
看电流波形需要save

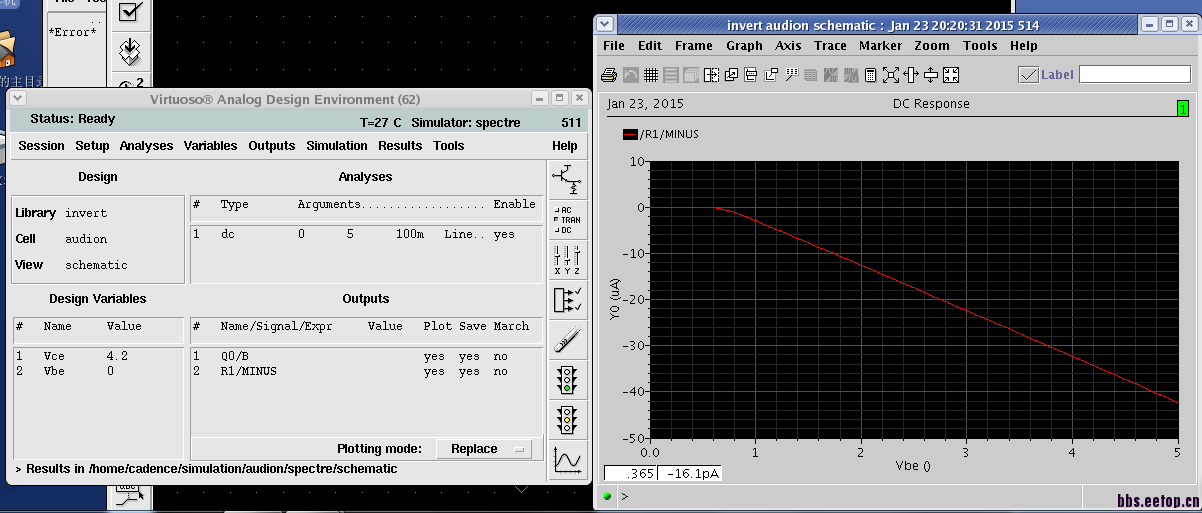

谢谢您的回答！我对两个电流都进行仿真，只有Ib不能出现。如图：
电路如下：

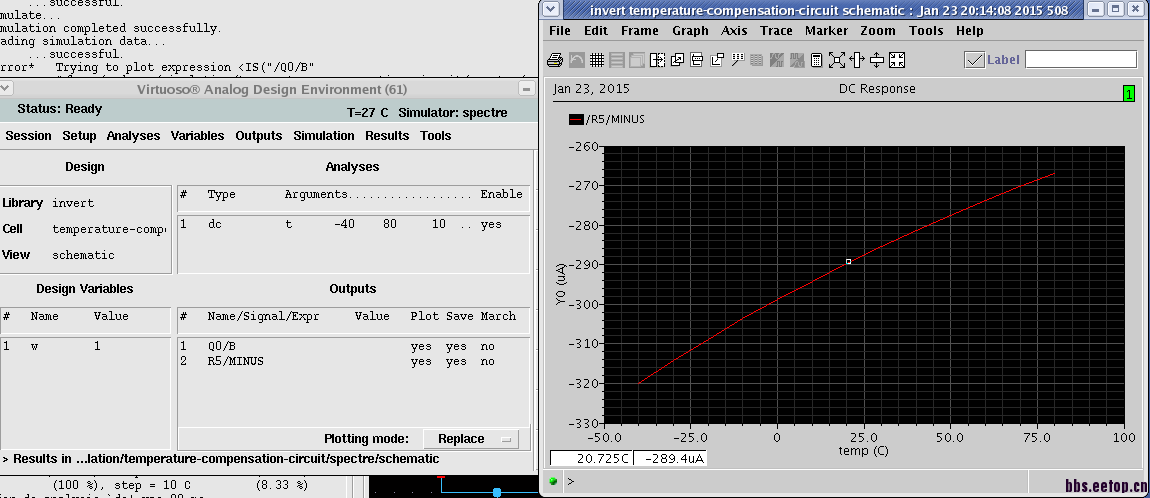

仿真和设置如下：
只有三极管端点的电流的图像看不见，其他的器件端点的电流都能正常看见。
我试过是可以的呀
我用的是SMIC18的库
电阻上电流不就是吗，看不了电流就串个0欧姆理想电阻或0v理想电压源
谢谢您的回答。
好方法！ 十分感谢您的回答！
但我的不好使额......我再试试
这和模型有关，有的就是不支持这种直接plot，串各零电阻就好了
十分感谢您的回答！
