Sansen书上739图中M5与M6如何防闩锁latchup
录入：edatop.com 阅读：

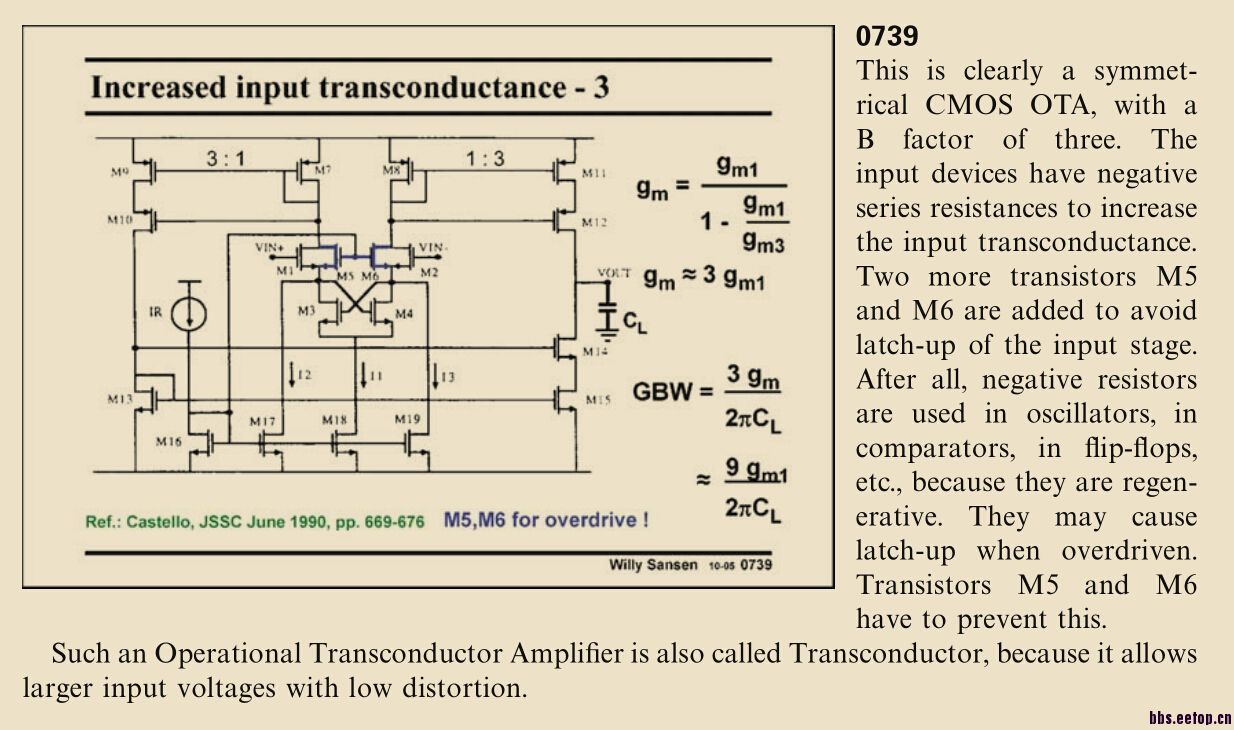

Sansen书上739图中M5与M6如何防闩锁
1.说明中表示M5 和 M6 是为了防止闩锁，请问这两个晶体管是怎么工作的。
2.闩锁在现代芯片设计中的的影响严重么
我看过.35工艺下流片的版图，没见到有针对闩锁进行的专门的版图（指保护环）。芯片工作起来也没问题。
3.关于闩锁的机理，忘了上次在哪看到了（好象是谁的流片感受），说的是，保护环对于防闩锁没用，唯一可行的方案是拉大P管和N管距离。这个说法有根据么?
以上问题，谢谢解答。
1.说明中表示M5 和 M6 是为了防止闩锁，请问这两个晶体管是怎么工作的。
2.闩锁在现代芯片设计中的的影响严重么
我看过.35工艺下流片的版图，没见到有针对闩锁进行的专门的版图（指保护环）。芯片工作起来也没问题。
3.关于闩锁的机理，忘了上次在哪看到了（好象是谁的流片感受），说的是，保护环对于防闩锁没用，唯一可行的方案是拉大P管和N管距离。这个说法有根据么?
以上问题，谢谢解答。
你问题1和2/3的latchup指的不是同一个现象。
能解释下第一个问题么?后面两个先放着不管了。
保证inputstage的某一边始终有一个固定电流，这样就不会锁住了。
这里的latch-up指的是电路进入一种锁定状态，而不是你认为的版图中因为寄生产生的latch-up现象。
这里面的 latch 是锁存 ，不是ESD概念中的 latch-up
这么一说，一下子通了。谢谢了。
