全差分运放的共模反馈

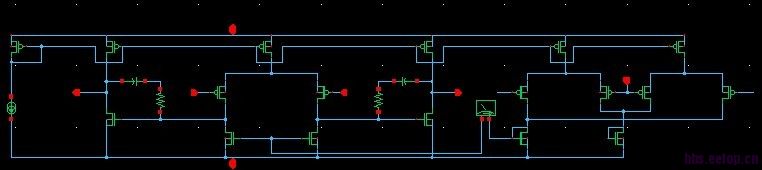

熟悉运放的朋友都知道全差分运放要做共模反馈稳定直流点，今天帮人分析一个简单的共模反馈时仿出了奇怪的相频曲线，我表示不能理解，请教各位先、

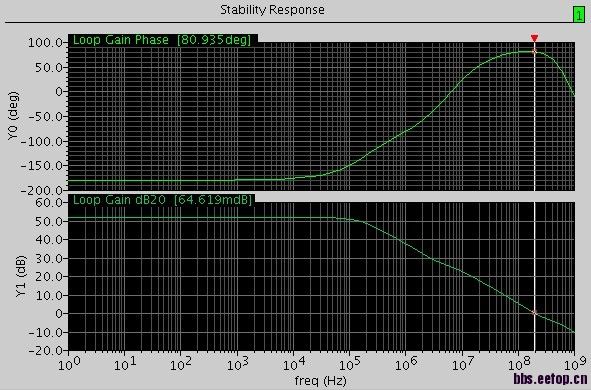

共模环路交流特性

按照一般的理解，这种结构的共模环路有三个极点一个零点，相移应该是负的，仿出来的相移不光为正而且超过180度

没有人了解么

自己顶

Something wrong in the break loop point

你这个图一看就知道是错的
在低频的阶段，phase 都 -180度了，gain 50dB， 你这系统咋稳定?

是不是你仿真相位曲线的时候选错了呢，少了一个180°吧，应该是从0开始的才对，你看你的初始点是-180°。

    也许是cadence错了呢?

我是用cadence自带的stb分析的，不可能选错线了呀
比较有意思的是，如果共模反馈端选择第一级的尾电流源，仿出来的相频曲线跟相移就是正常的了

自己顶

    你好，请问这个问题解决了吗，我也遇到了同样的问题。

up up up ！

顶顶顶顶

共模反馈的stb仿真常常会碰到类似问题，仔细观察，往往是由于环路断得不彻底，在断开所研究的环路之外，还有其他的环路没有断开。多个环路时，有时确实觉得比较难以找准某一个断开的节点。
