折叠共源共栅 OTA: 差分电流放大器
录入：edatop.com 阅读：
Hi everyone,

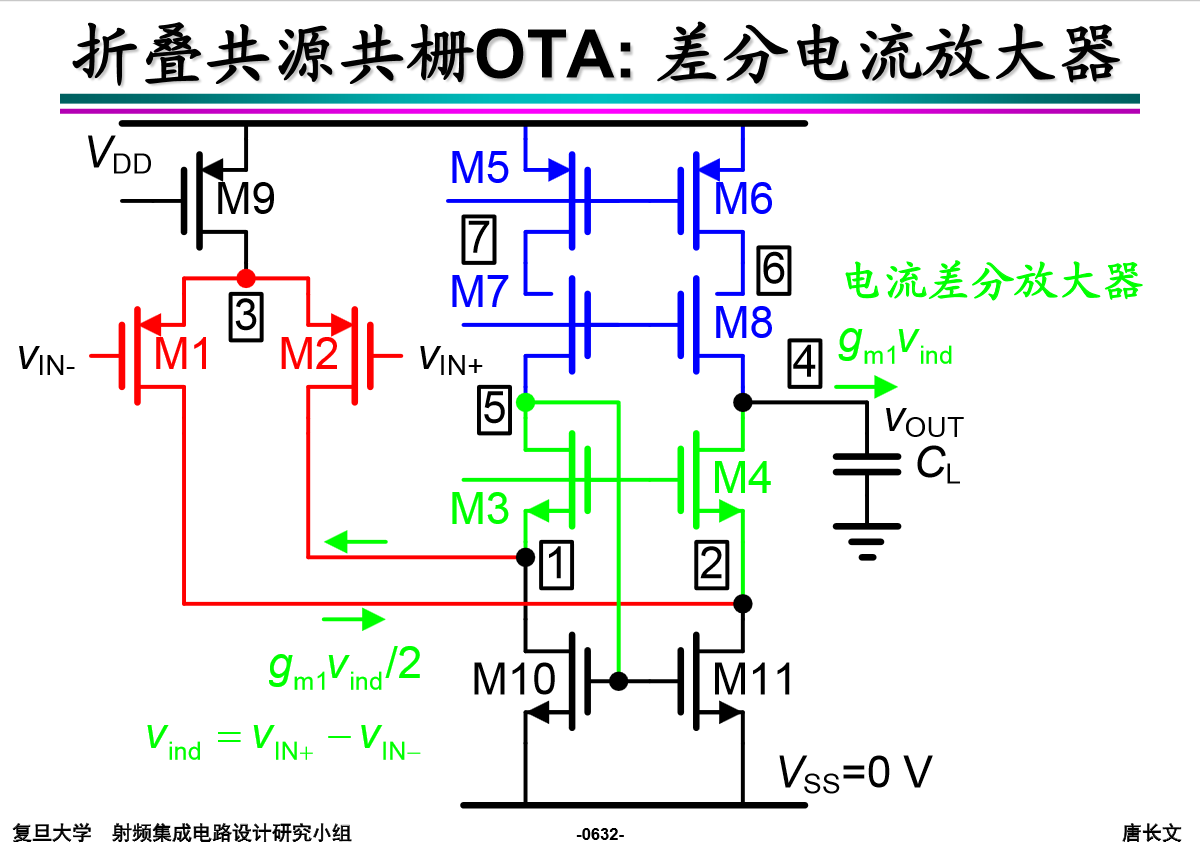

在唐长文副教授模拟集成电路设计原理投影片中的 Chapter06
"折叠共源共栅 OTA: 差分电流放大器"，请问有讨论这个架构的书籍或IEEE paper
吗?
http://rfic.fudan.edu.cn/courses/paicd/Handout/Chapter06.pdf
?这种经典的电路哪本书上都有啊，你想知道什么?
比较多的是电流镜在上面，在下面的貌似资料不是很多。
小讯号电流,Gain & Pole的推导过程
我觉得这架构蛮少见的，想知道有何特点。
我觉得实际上推导的公式是一样的，在上面和在下面的意义都是稳定静态工作点和减少一个电流镜VREF。把4个偏置端口都想象成静态偏置撒，然后算不还是gm1Rout
1.8V电压以上还能见到，1.5V一下就不常见了
电流镜在下面的优点是可以避免电流镜电流为0，其它的都跟在上面的一样一样的。
我看到输入端怎么是电压
模拟集成电路与系统P342
