关于折叠共源共栅次极点的问题
录入：edatop.com 阅读：

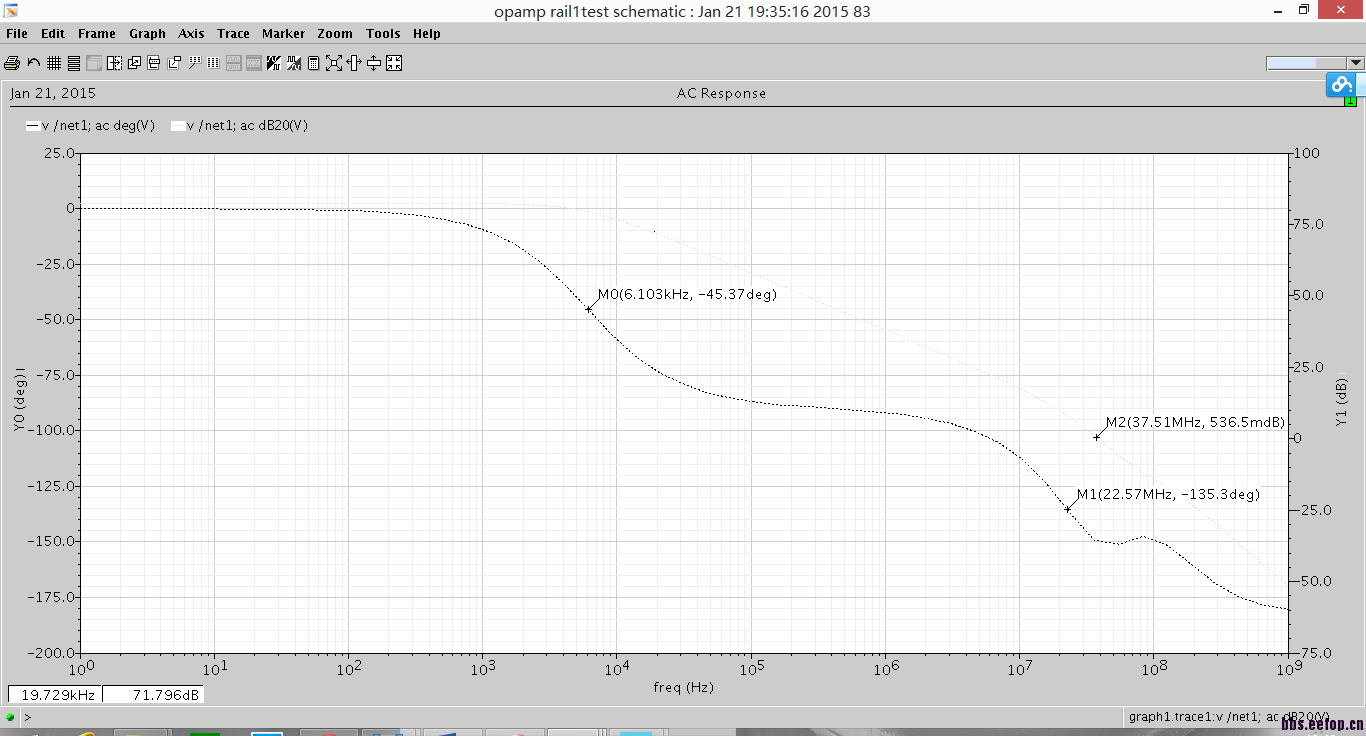

各位大神，小弟今日在学习折叠共源共栅的opamp时，ac仿真时发现在GBW带宽内存在着一个次极点，由于这个次极点在GBW内，所以带宽受到了影响，但是按gm/C算出的次极点应该远远大于现在的GBW才对啊，一时难以明白，还望各位大神朋友能够帮忙解惑。多谢~

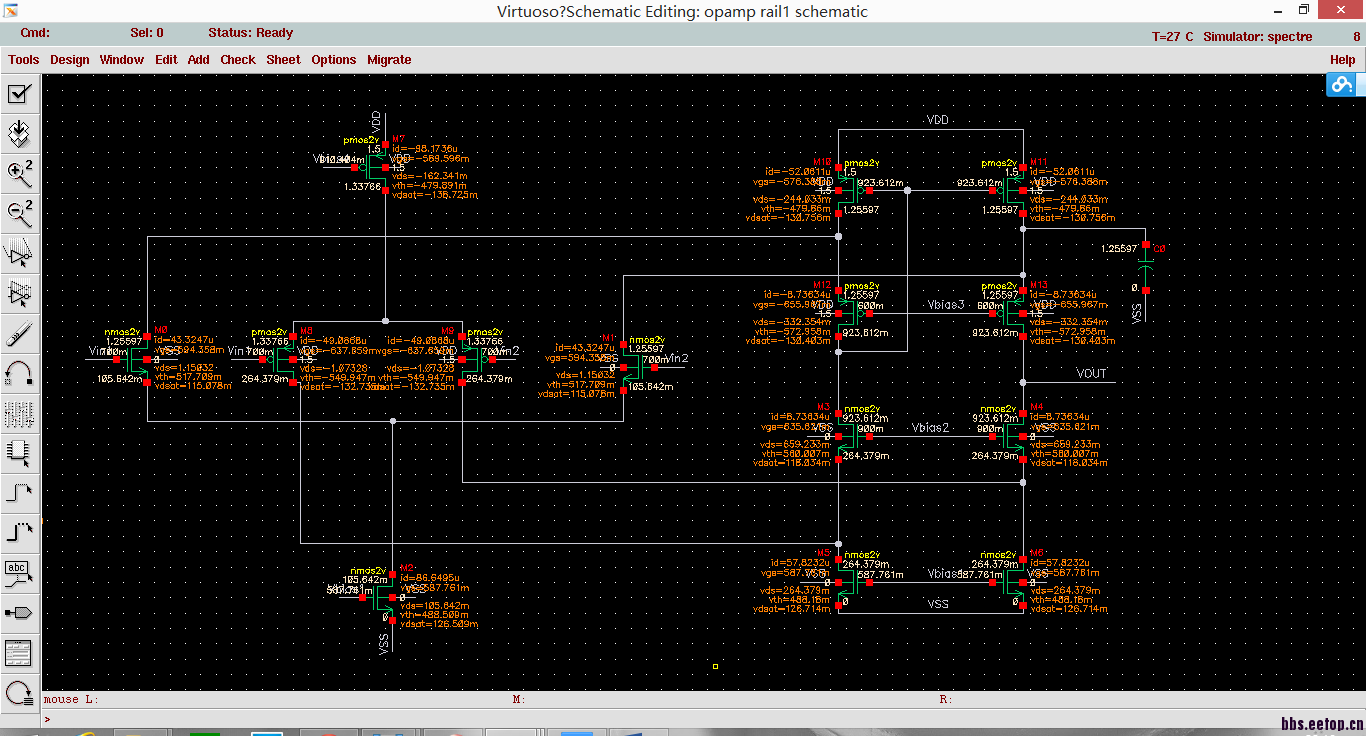

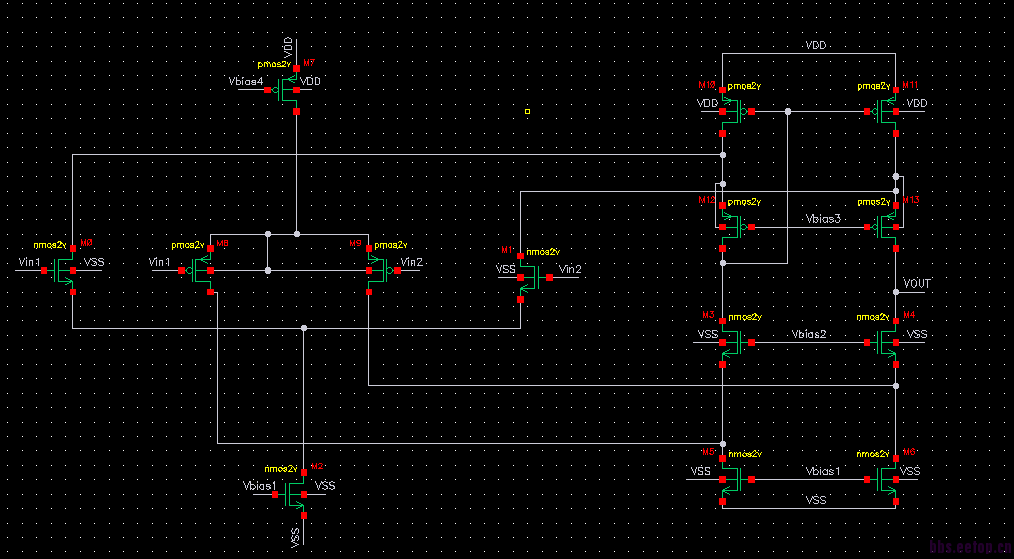

电路图
你的电容接的很诡异
哦，这个是我看次极点是不是在那个地方才加了个电容看的
把测试电容加到左边试试，那里的电容有点大，其它地方不太可能
