PLL输出相位噪声到抖动的转化

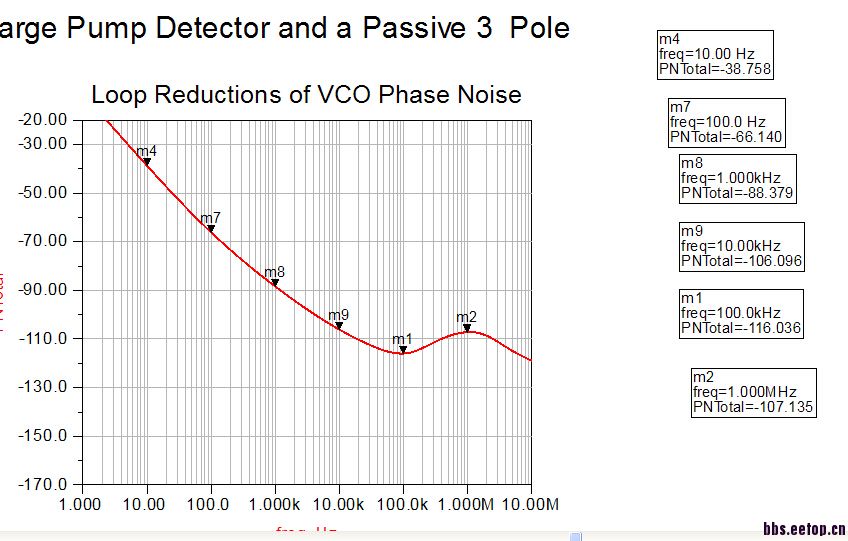

仿真得到了PLL输出相位噪声，如下图，因为做的是时钟信号发生器，所以要把它给转化为抖动，周期抖动的RMS值，但一直有一个疑惑：这个曲线的频域积分的频率积分范围到底应该怎么选?听说做时钟发生器和频率合成器都是带内积分，但是为什么呢?还说有一些应用需要在某个特定的频率范围内积分得到抖动值?我一直搞不懂为什么?还请高人大神指教！

    你把横坐标换成linear，纵坐标换成绝对值，就会发现。
    其实一定频率外后相位噪声面积很小了。
    理论上肯定是积分到无穷大，但其实积分到fref频率的RMS值和积分到无穷大的值，差不多

   谢谢您的回复，做时钟不是积分到环路带宽处就可以了吗?怎么是参考频率Fref呢? 这个搞不懂，还请大神指教

    积分值应该差不了太多，你可以实际看一下，理论是积分到无穷大

   好的，我去试一下，谢谢大神

gdfggdfgdfgdfgdfg

积分到1/2的所测的时钟频率

   谢谢您的回复，您说的所测的时钟频率指的是参考频率还是PLL输出频率呢?若是输出频率300M，那岂不是得从0积分到150M?

是的，高频到1/2 target frequency，低频不可能取到0，你想要pll工作一万年?

   呵呵，谢谢大神指点，低频从10Hz开始吧

    算完之后需要乘以2吗?

仿真器给出的PN曲线,已经是单边带了呀
