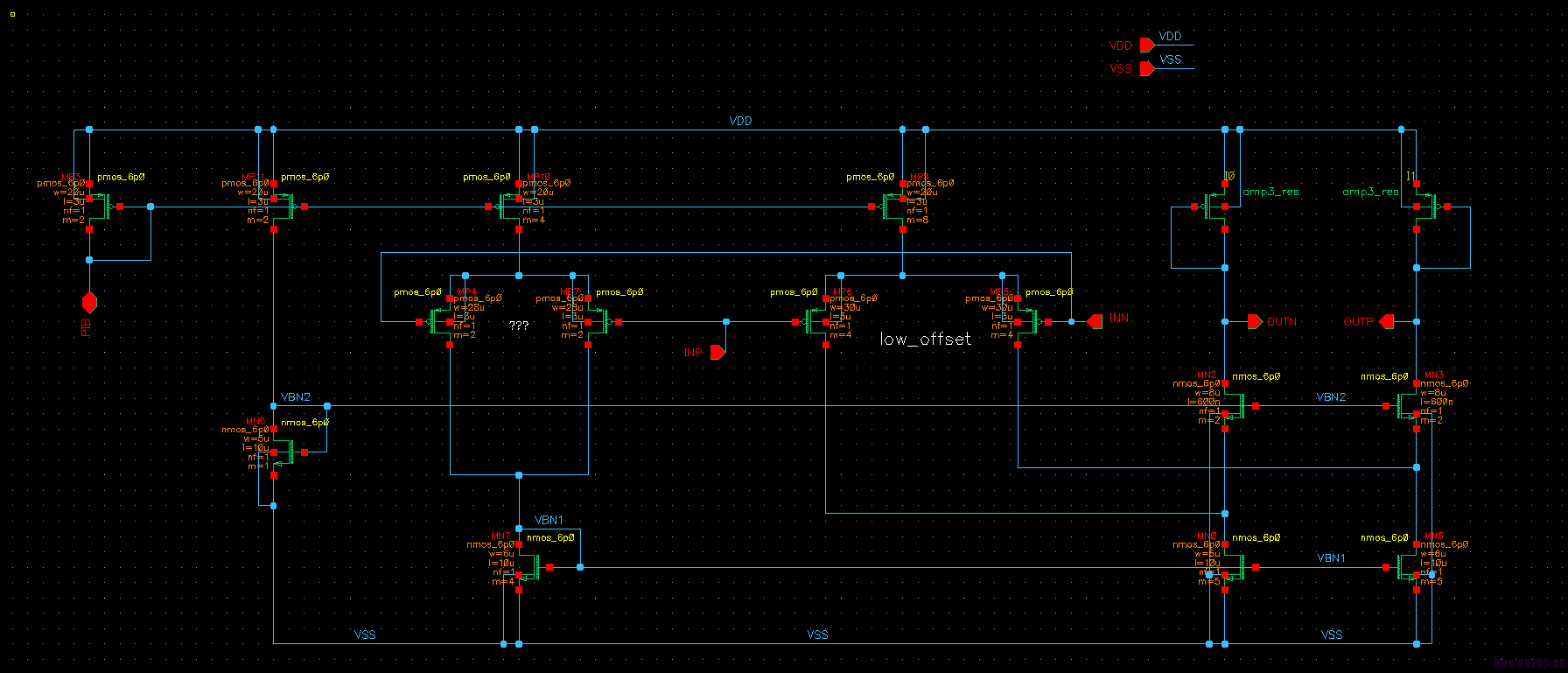

这个运放左侧的电路是什么作用？

类似共模反馈偏置

既然运放输出端的负载是二极管链接形式，我觉得就不需要共模反馈了，那两个管子怎么没有宽长比呢?

个人认为是为了让MP10，MN7两个管子的漏端电压与右侧电路相近，这样才能更好的镜像电流。Vds相近，（1+λVds）相近

你确信你的电路是对的

   我自己做的symbol，六个pmos串联的二极管连接

   你觉得哪里不对呢?

   这里应该没有共模反馈，可能只是用做偏置，楼下说的二极管连接可能不需要共模反馈了，为什么呢?

   我觉得你说的挺有道理的，但是为什么运放输出端的负载是二极管链接形式，就不需要共模反馈了呢?对共模反馈不是很清晰。

首先，这个不是个运放，只是放大电路，gain很小。那两个管子调整Cascode的电流，从而扩大输入信号的DC范围。

偏置和镜像的电流是确定的，怎么调整呢。左边的的那两个管子没有可用环路，怎么起作用?

接成二极管连接形式，那么共模输出电压就可以比较确定是多少了，所以不用共模反馈。
你说负载是六个二极管形式的管子，看来工作电压会比较高，如果没有左边的电路，那么MP10和MP8的Vds相差会比较大，导致电流相差较大，我认为四楼说的有道理。

PS：你的共模输入电压范围要求多高?

如果把MN7拆成两个分开的管子，然后分别镜像给右面的电路，可能会维持流过二极管的电流恒定，从而实现共模反馈
。

   哥哥你说的很赞，增益的确很小，开环应用的，后面还有个instrument AMP

   额 我能说我还不知道输入信号是什么样的吗?
输入信号是一个hall plate（霍尔平板）的感应信号，我暂时还不能确定
应该就是几个mV的小信号，然后对输入信号放大，后面在做其他的处理
共模范围不清楚，

这种结构有什么好处吗?

看起来像调节右边的电流来调节共模输出电压

   不知道啊，提的别人的电路，

   难道不是，左边不管加不加input device ，VDS都应该等于VGS，右边的VDS等于VON（过驱）?

   对，电流都是上面的PMOS尾电流决定的，如何起作用?

   电流都是上面的PMOS尾电流决定的，如何起调CASCODE电流?

   利用沟道调制效应

hall plate的温飘很大，整个共模都会飘，看结构是用来产生vbn1的bias，貌似是根据hall plate的共模来调节bias电流用来补偿温飘的。
传感器的IC电路，不能单独分析电路，要结合传感器特性一起分析。

   你一开始就要告诉大家这是个hallplate的信号，不然都是误导。

   恩 知道了 谢谢你的回答

   顶了！下来看看。

学习了

共模反馈是为了使输出电压稳定，二极管连接的器件输出电压时确定的，不需要CMFB

   刚才问了一下我们老大，他也说可能是当输入共模范围很大时，放大器的PMOS尾电流会变小，保证NMOS的尾电流跟随变化，进而可能保证输出支路电流差值不变，保证输出稳定，这样理解对吗?
