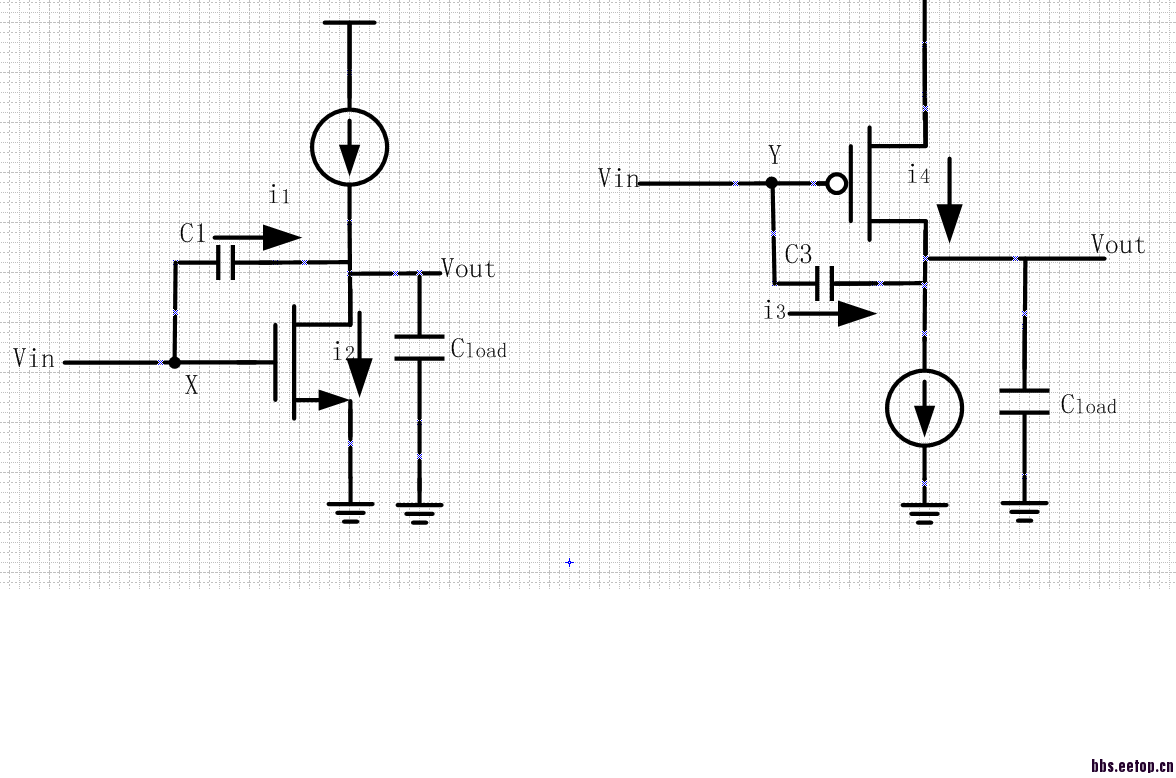

同是共源放大
对nmos觉得零点在右边
对pmo觉得在左边
知道这样肯定不对，但想不明白，明白人点拨一下，谢谢
是不是图中电流方向判断有问题?
对nmos觉得零点在右边
对pmo觉得在左边
知道这样肯定不对，但想不明白，明白人点拨一下，谢谢
是不是图中电流方向判断有问题?
肯定是方向做了。第二个错了
右侧箭头向上
pmos的电流不是从源端到漏端么?
说明你不仅没弄清楚箭头的含义，而且连直流信号和交流信号都没搞清楚。
怎么感觉问题闹大了……，汗
在这两个电路里直流电流和交流电流方向是一致的吧，请详细指点一下，谢谢。
既然PMOS电流向下，表示Vin减小，所以电容上的电流应该向上
有道理，明白了，十分感谢！
确实对交流和直流电流没有太理解，现在知道了，呵呵。
pmos共源放大直流是S到D，交流时在Y节点为正时候，交流电流时D到S，十分感谢godofSun和visn
。。
