cadence ic6 PA loadpull仿真(PSS)问题

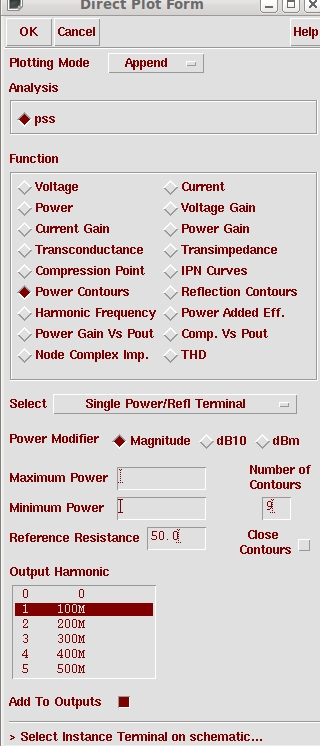

我按照cadence 教程　进行PA loadpull仿真，仿真跑完后，但看結果，在ADE中执行Results—Direct Plot—Main Form弹出窗口

窗口下面叫从电路中选择数据输出终端，
但我在电路中选了终端，但并没有出现仿真結果波形，反而在CIW中提示说我选择的终端不是有效的，我把电路中所有节点（或电流入口）都选遍了，但都是同一错误提示。

有没有谁知道是这个问题啊?怎样解决?
谢谢谢。

我也不是很清楚！我也要做这个东西，但是loadpull之前是不是要在输出端接一个PortAdaptor。那是什么东西，我在模拟库中没有找着！

    那个东西在 rfExample 库中
loadpull仿真中，参数扫描的范围怎么设置啊

问下SpectreRF做loadpull的时候，能不能也对输入功率进行扫描 做出电路最大的输出功率。而不是在某个输入功率中得到最大的输出功率?

這個問題時有發生, 樓主只要按"Results->select" 選回 "schematic", 應可正常顯示結果。
至於能否跑 loadpull 時掃瞄輸入功率, 理論上可以, 只是 Cadence 只能把所有結果於在同一個 Smith Chart 顯示, 故實際用途不太大。
如有錯誤煩請指教。

    那手动设输入功率的时候该怎么确定设定的输入功率一定是适合最大输出功率的呢?
  而且我设的输入功率如果过大的话，cadence跑出的loadpull就出问题了…

我自己的做法是手動跑, 通常三至四次 loadpull 就找到大約 p1dB 的優化點
如有錯誤請指教

但是loadpull得时候，我把输入功率设大点的话，跑的时候就出现错误了…设小点的话达不到跑输出功率的1dB压缩点那个输出功率

你可以在输出端口加一个Psin+cap的组合，不用对psin进行任何设置，这不影响输出结果，这样你就可以直接选择psin来画图了。

    烦请指导一下如何进行loadpull仿真，portadapter里面的东西设置是什么意思啊?谢谢。

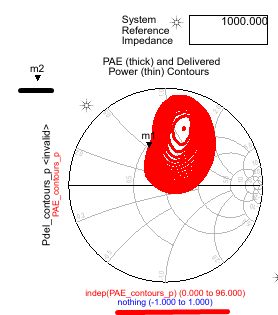

   您好，我是新手，不太理解，请详细指教一下：我是通过cadence提出网标，在ADS中做loadpull的。现在遇到的问题是输出功率圆不在史密斯圆图上：（m2在园外）。

其次就是想问下您是如何牵引几次后确定输入功率的?使管子工作在临界饱和区的?
