SAR ADC测试，逻辑分析仪得到的数据用matlab输出后的结果怎么会这样？

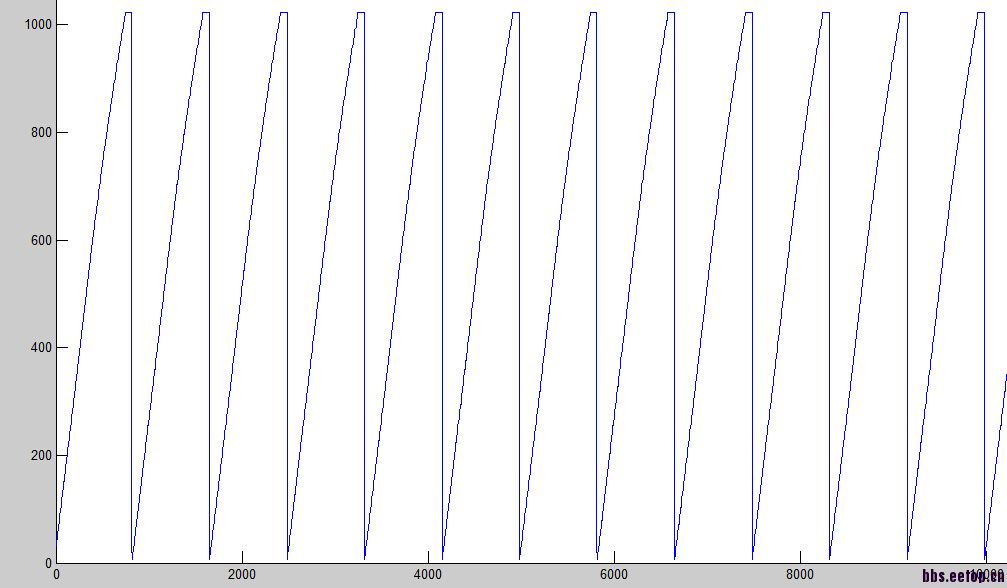

10bit的SAR ADC，内部DAC采用分段式电容阵列结构，两段各5bit对流片回来的ADC测试，逻辑分析仪得到的数据直接用matlab的stairs函数画图得到的波形如图所示
ADC输入的是锯齿波信号，采回来的数据画图后大体是锯齿波信号，但是出现了周期性的失码，
请问前辈这是什么原因啊?

不对啊，因为输出数据中能够达到 1023 啊，为什么会有失码呢?

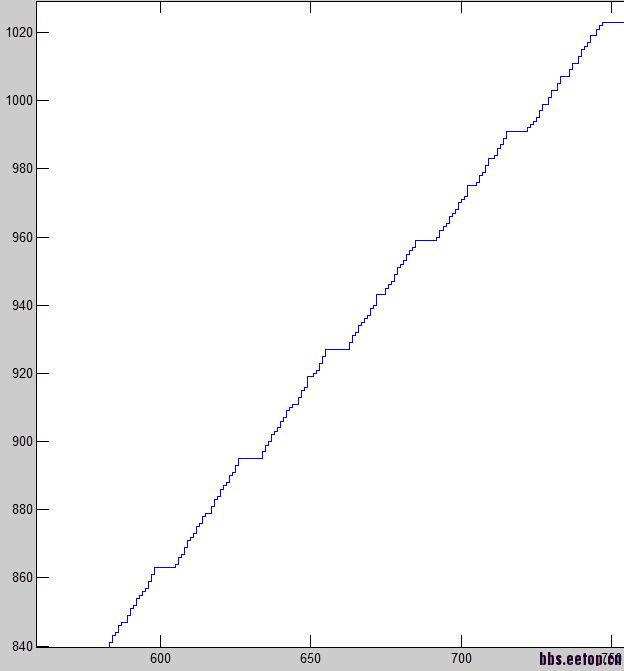

[attach]594763[/attach]

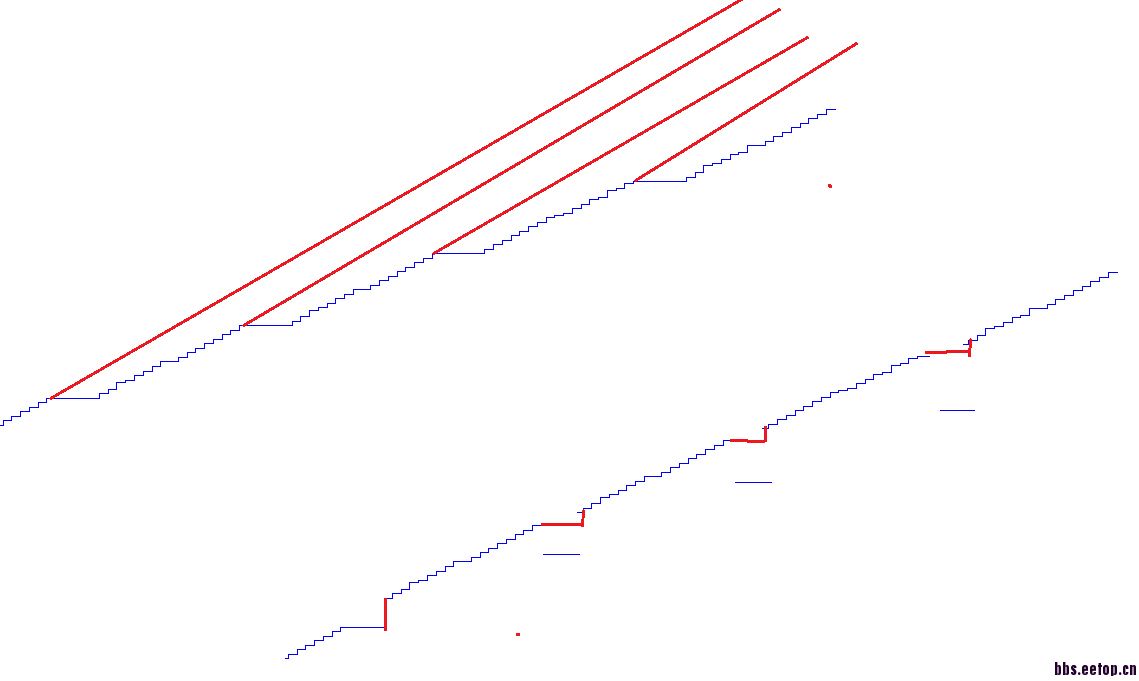

如果做个平移会怎么样?

这算增益误差吗?

明摆着Cbridge的误差导致

   不明白，请大神明示。
ADC每次转换结果输出都是经过10次比较，然后对电容阵列放电复位，如果是Cbridge误差所致，不应该是每个ADC的输出都受影响吗?为什么ADC输出若干码才出现一个持续的误差码?而且ADC的输出误差还有累积的效果

adc输出码从0~1023，有没有丢码?

电容没匹配吧，C0+C1+C2+C3+C4<C5

确实如楼上各位大神所说，是DAC的电容失配引起的。
实际的Cbridge小于了设计值，导致DAC出现非线性，从而进一步导致了ADC的周期性失码。
仿真了一下Cbridge偏小和偏大两种情况，从ADC的测试结果来看，应该是Cbridge偏小了。

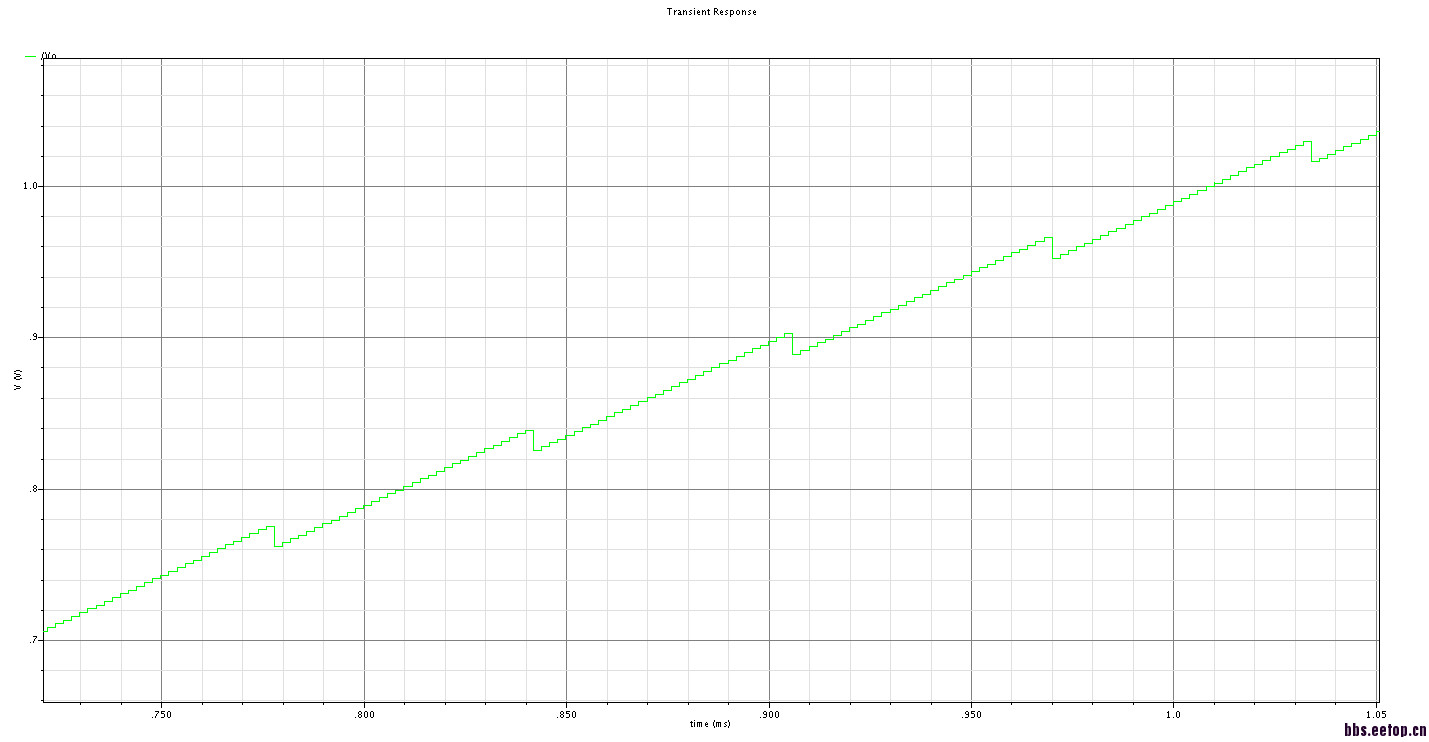

Cbridge偏小的仿真结果：

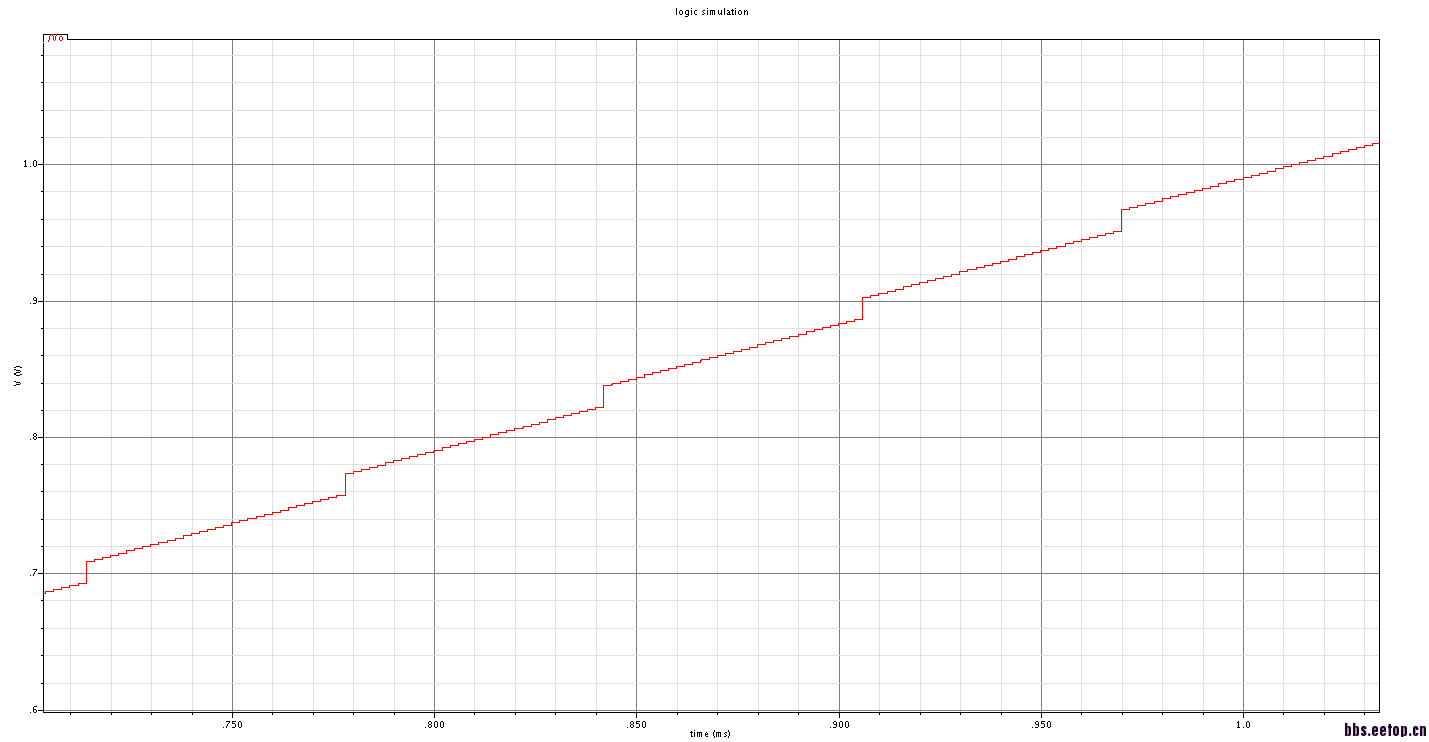

Cbridge偏大的仿真结果：

再次感谢各位的指点。

小编这个电路是采用单边的结构么，现在怎么解决电容失配的问题呢

   小编这个电路是采用单边的结构么，现在怎么解决电容失配的问题呢,加校准么

来看看

小编的问题怎么解决的呢，现在也碰到这个问题你了，用的工艺对Cbrige的精度，没有信心……

这个没有遇到过

小编你好，想问下你关于逻辑分析仪使用的问题
逻辑分析仪的探针是咋用的呀，如何与dut连接的，不知小编有没有这方面的资料

   你用到逻辑分析仪的时候你就知道了，很简单的，就是一个跟示波器探针差不多的东西

c桥这个电容一般怎么匹配

请问小编可以发些参考这类SAR ADC的资料吗，谢谢

学习一下

谢谢，非常有用
