PA如何折中稳定性和增益？

做了一个两级的cascode结构PA，在仿输出级的时候遇到了稳定性的问题，在栅漏端串联一个电阻增益损失比较大，在输出级要求有10dB以上的增益，而且输入1dB压缩点要高，所以，只在mos管栅漏串联一个电阻没有办法既能保持稳定性又能保持增益，想问一下，一般在处理PA稳定性问题时，都是采用什么方法?有没有兼顾稳定性和增益的折中方法?谢谢！

顶一个

一起等待牛人的解答。

用电容补偿。

差分结构还是单端结构?
共模稳定性还是差模稳定性?
匹配电路片上还是片外?

seeing

    是差分结构。我想做一个大功率的两级PA，两级都是差分cascode结构，两级功率增益在30dB左右，第一级分配16dB的增益，第二级分配14dB的增益。我不太懂共模稳定还是差模稳定。我衡量稳定性主要是通过仿SP看kf和B1f来确定。PA输出匹配放在片外，单独仿输出级时，输出级能够实现输入1dB压缩点未15.8dBm,输出1dB压缩点未31dBm。我没有单独仿驱动级，而是在输出级仿真完成以后，直接设计好输入级，连成两级PA直接仿真。级间匹配也是用的负载线匹配，先仿出输出级的输入阻抗，然后根据负载线理论，大致估算驱动级需要提供的功率，然后设计级间匹配，设计的级间匹配时T型结构，不过对整个电路仿SP，总是不稳定。我觉得是不是增益太大的缘故，这种大功率的PA，级间匹配一般怎么处理?我现在是级间匹配没办法处理，设计的级间匹配能够满足功率要求，但是不稳定。

    用电容补偿，能改善线性度，但是稳定性能改善吗?

带bondwire吗?两级的电源和地分开了吗?bypass cap加了吗?

    bypass cap是指的vdd和gnd之间的大电容吗?为了防止电源抖动?我还没加，在仿真的时候，加bypass cap主要作用是什么?

    两级源和地是分开的.

如果你的电源和地都不是理想的而是有bondwire寄生的话，bypass一定要加的。

    我现在还没考虑bondwire的寄生电感。大功率两级PA级间匹配，你一般都是怎么处理?我现在完全没办法使电路稳定

贴电路图我看一下你的testbench。
1. 可以考虑加neutralized cap抵消cgd，改善差模稳定性，但对共模稳定性可能有害；
2. 级间匹配用片上transformer最佳，对稳定性和线性度都有帮助；
3. 不考虑bondwire寄生，你的仿真结果意义不大......

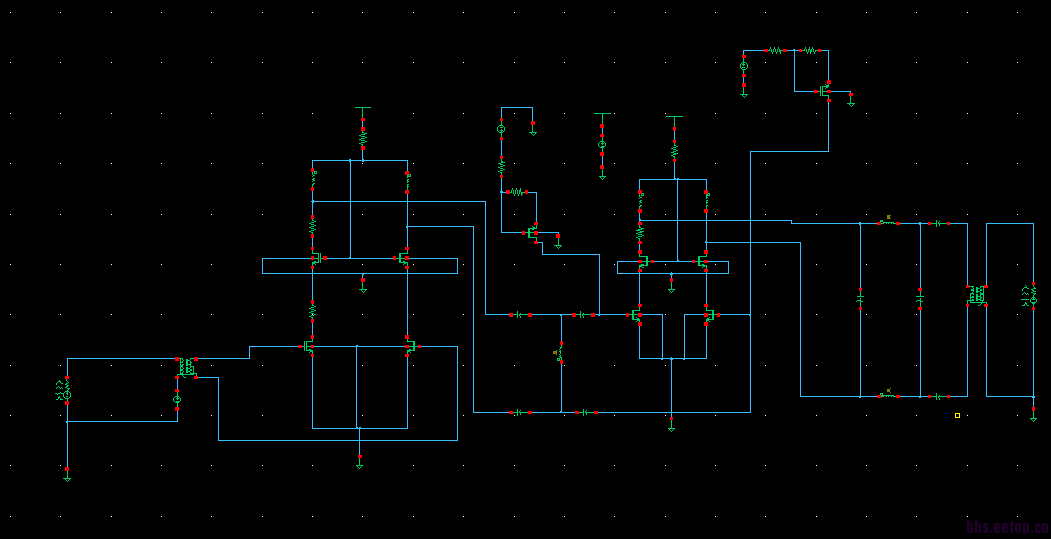

    仿真电路包括两级，两级都是cascode结构，第二级使用了电容补偿。输出匹配时pi型结构，级间匹配是T型结构，输入没有做匹配。

你电源和cascode偏置为何都要通过电阻接到理想电源?

    牛人

    电阻都是0欧姆，用来看电流的。

你所谓都不稳定是kf<1还是直接<0有负阻?主要是什么频段，贴图看看
你把级间匹配和输出匹配的电路都改成伪差分试试呢?P和N不要通过电感或电容连接，而是各自接对地的单端电容（电感）；
PS:第二级的电容补偿有意义么?bipolar的PA倒是这样用的多。

学习了~

你这是用的理想元件吧，输出功率能做到这么大

    实际元件，输入输出匹配都放在片外，级间匹配都用的实际器件。
