用ic610画Path的问题

录入：edatop.com 阅读：

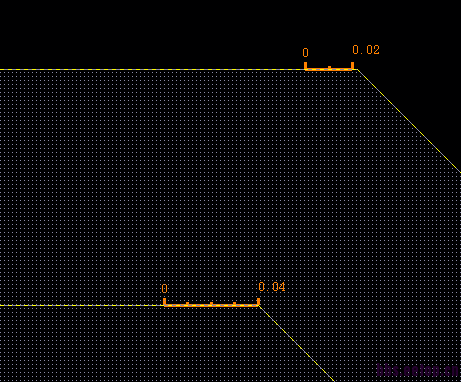

以前ic5141画带有45°的path，从来没遇到啥问题。但是用ic615的版本，就会遇到下图的蛋疼问题：

拐45°角的时候，path的中心是对齐网格了，但是边缘的拐点就落到了网格外。
真蛋疼啊！试了好多不同的网格大小的设置，画出来都有问题。哪位高手知道怎么解决?不胜感激！

没人知道么……自己顶一下。

自己回复一个吧……后来发现由path造成的网格错误一般是可以忽略的。T的工艺检查比较严格会报错，但不影响制造，S的工艺好像不会检查这一项。
