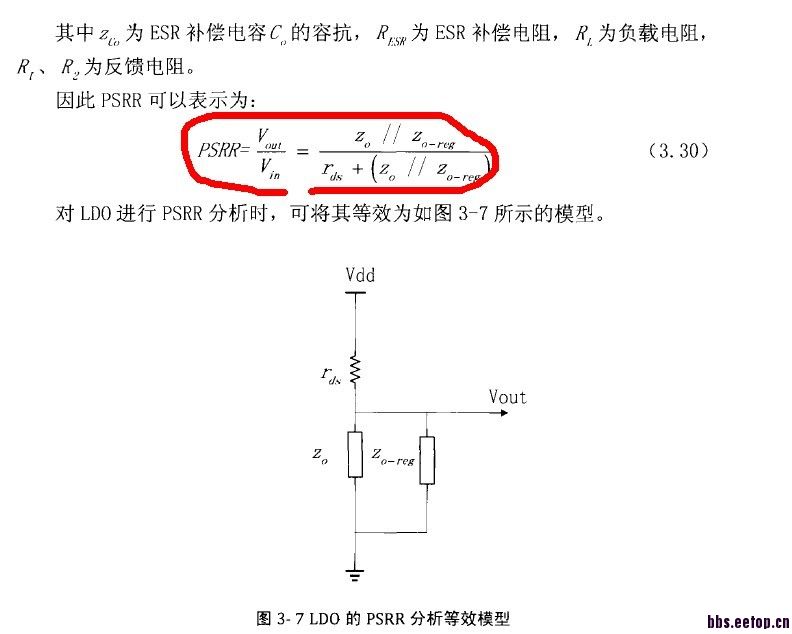

关于外部补偿的LDO这个公式怎么来的

不就是分压吗

不就是电阻并联形式与串联形式的分压吗

   请问这个公式成立的前提是不是不考虑误差放大器的PSRR啊

   请问这个公式成立的前提是不是不考虑误差放大器的PSRR啊

补充一下，Zo=(Zco+ESR)//(R1+R2),Zo-reg=(Zo//rds)/Loopgain Zco,ESR分别是输出电容的阻抗和ESR电阻，R1，R2是分压电阻。
同问上面图的电阻等效，怎么理解?这样的等效合理吗?

   主要是看输出处电源到地的通路。前级电路以及反馈，同输出级的连接靠得是栅电容耦合，传过来的电源噪声信号已经被前级的PSR削弱到可以忽略了。

这个电路分析是片面的，根据线性叠加原理，此处只是考虑了buffer级的PSRR+，而同时EA输出阻抗决定了PSRR+和PSRR-
想要完全了解电路的PSRR，需要根据线性原理分离变量，再列公式求和
