求高手帮忙分析一个OSC电路中MOS管的作用
录入：edatop.com 阅读：

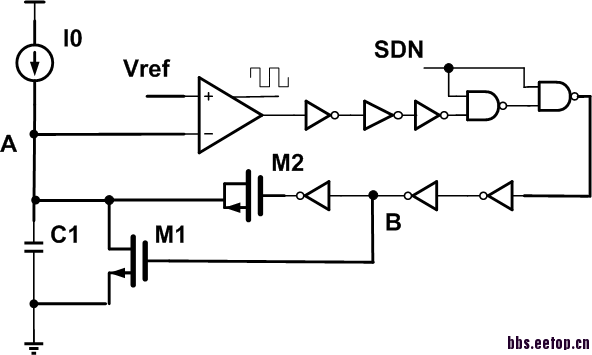

这个振荡器电路中M2管的作用是什么啊?把M2管和前面那个反相器去掉电路一样可以起振。
求版内高手帮忙解答一下，谢了先~
B点通过M1对C1有电荷注入，M2反向注入来抵消影响
M1是用来把C1上积累的电荷放掉吧?这个电路把M2和那个反相器去掉一样可以工作，搞不懂M2在这里的作用是什么。继续呼唤高手作答~
2楼都给出答案了
2L正解，增加时钟精度。
时钟馈通的补偿，M2尺寸应该是M1的一半
学习了
谢谢2L,6L的兄弟~
