最近仿一个温度传感器的一阶的sigma-delta调制器的SNR，

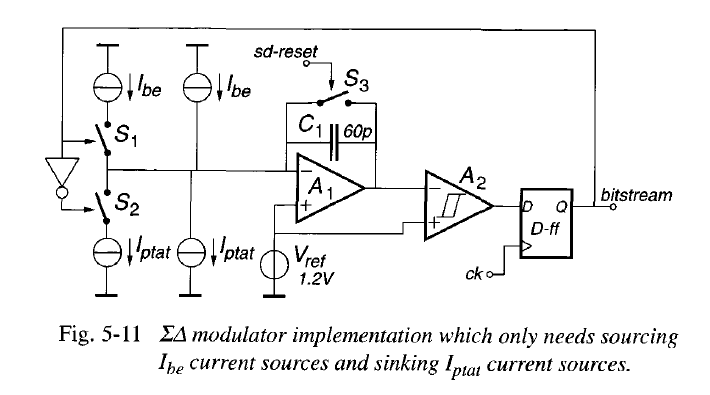

这是结构图，输入的Ibe和Iptat是温度检测电路输出的电流，仿真时候我应该怎么加输入信号?是加一个正弦电流吗?还有由bitstream控制的反馈信号应该怎么加? 求指点！

有个困惑，温度信号频率很低，那么仿真的时候加入的信号应该接近直流是吗?

自顶一下，希望知道的人发表下见解。

汗，亲！你的输入已经有了啊！你得推导出输出码流和温度的关系！

我的输出码流与温度关系已经推了，现在要仿真SDM的性能，我电路的输入是温度有关的电流，仿真时候不能把这个当做输入信号啊，应该输入个正弦电流然后才能算SNR，THD等指标吧。

我想问下小编是怎么实现迟滞比较器的。全差分结构要怎么连接运放和迟滞比较器呢?我自己连了一下，但是貌似有问题
恳求指点

待高人来解释

我实际用的不是迟滞比较器，其他结构一样。

who can answer it ?！

你可以给定电流阿，不一定给sin电流，之后跑FFT，主tone信号是DC，其它当作noise。
