调BG。求大神指点！

stb仿真时候的DC工作点是你想要观察的点吗

HI cc921008:
Could you try to simulate the stability when iprobe between OP output and Base of BJT?
I hope it can help you.
mpig

VDD=2V的stb仿过了么?

运放和双极晶体管使得至少一个两级放大器。哪里是你的赔偿?无补偿没有稳定。

多谢！我再试试

   我好像只看了总环路的稳定性，应该再测测二级运放的吧?

   恩恩。都仿过了。我再仿一仿运放的稳定性多谢啦

   是在二级运放里用米勒补偿，应该可以把

如果双极阶段，运算放大器，提出了两个阶段的整个系统。米勒补偿可能是令人满意的。祝好运！

   谢谢

新手也在关注

你的PMOS的gate接的啥?是固定偏置么?

还有你运放输出的接的三极管是NPN还是PNP?

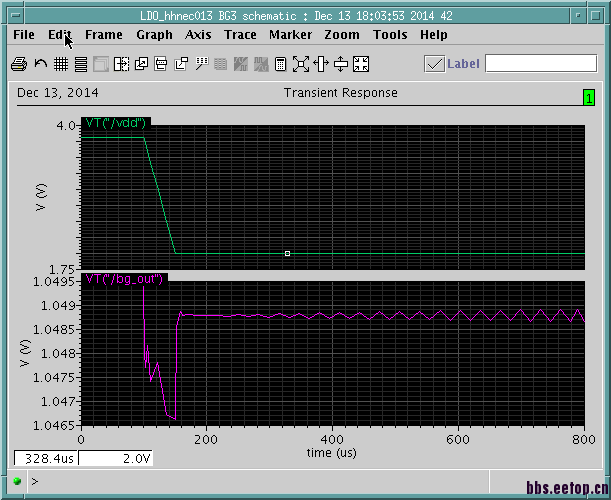

不稳定是这么小的振幅吗，把你的仿真精度提高吧

振幅会越来越大。应该是环路出问题了。

接的是运放里面的作偏置。

   是PNP

恩。调好啦~之前忘了设仿真精度了

   恩。解决啦~谢谢
