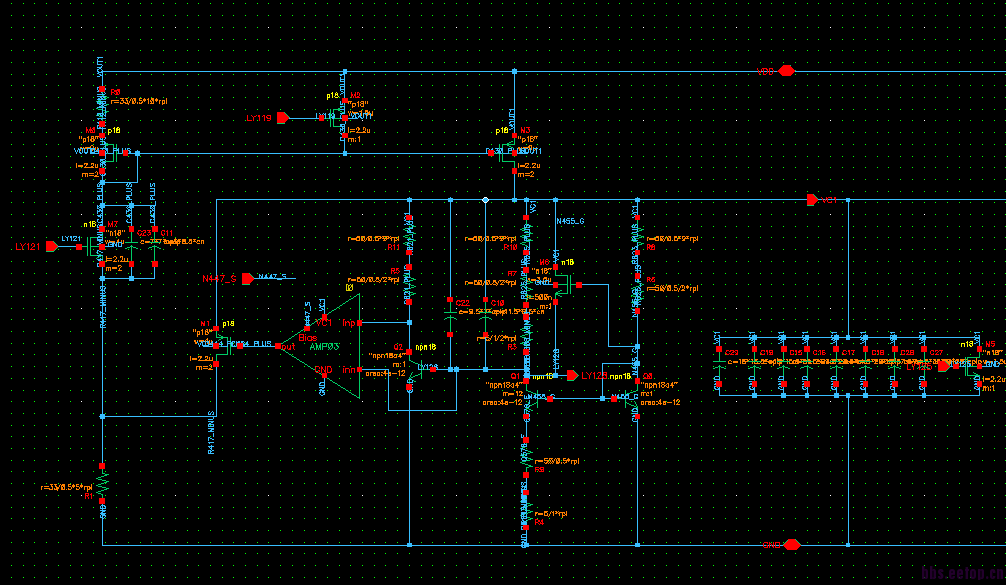

请教下我仿真的带隙输出发生震荡了，请教大神看看原因出在哪里

看不懂

把INP和INN所接的位置换换看。你PSR到140db了没?

这种结构 就是PSSR 很好  但是不适Low power supply

我尝试讲运放的输入换了换，仿真结果好像是好了，但是貌似温度系数仿不出来，不知道什么原因。除了这个方法还有其他的方法吗?

   为什么这么说?其电源电压最低可以到1.8V。

   1、运放必须这么接，正输入端接在含负反馈电阻的地方（该支路才是电位易变化点），如此形成负反馈环路，才能保证整体上好的稳定性。   2、另外，你说的仿真结果好像好了，那到底是好了，还是振荡情况得到改善了?
   3、温度系数都是根据仿真结果曲线计算出来的，曲线出来了，温度系数自然也就出来了。你所谓的仿真不了温度系数，是什么意思?

  现在的情况是我把运放的连接方式又换回来了（毕竟反的芯片是这样接的）。我通过吧管子类型改成18的管子，仿真结果就没有震荡了，好奇怪，另外理论计算的话貌似正反馈系数是大于负反馈系数的。不知道为什么
