请教　运放PSRR仿真的问题

录入：edatop.com 阅读：

书上是把放大器连接成单位增益缓冲器的形式，然后在电源上加1v ac信号，来仿真PSRR的

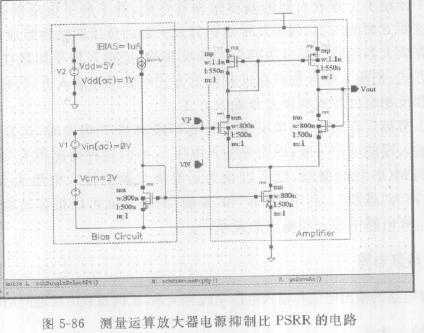

但是实际的放大器其实输出端并不一定直接连接在负相输入端的，请问如果想图２中的放大器怎么样仿真PSRR。难道也是连接成单位增益缓冲器的形式来仿真吗?
谢谢

直接量X点的电压不行吗? LDO 的 PSRR是这么定义的。

放大器的输出端的PSRR?

大家看下

大家好　麻烦看下

大家看下

兄弟看书不仔细啊！
PSRR定义的是：Vin/Vout：Vdd/Vout
因此接成单位增益只是为了构造公式的条件而已

10# ckseu
恩　是的　呵呵

谢谢　楼上

大家看下

过来学习一下

9楼正解啊

9楼正解。
或电源上加AC：1，看输出db，然后减去LDO的环路增益。
