LDO仿真出现右极点，但输出稳定，不明白原因

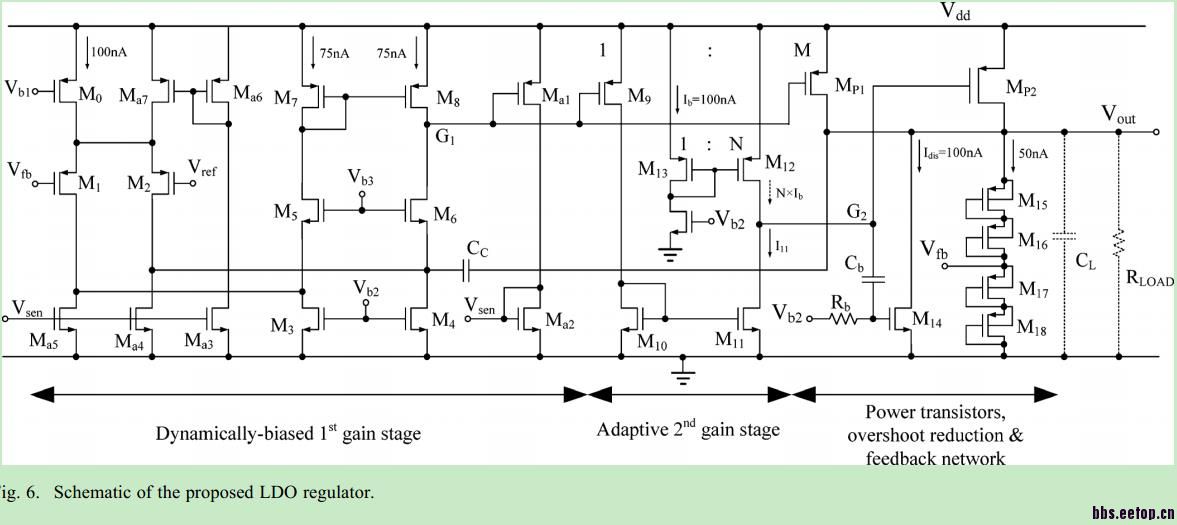

最近在仿真A 0.9-uA Quiescent Current Output-Capacitorless LDO Regulator With Adaptive Power Transistors in 65-nm CMOS这篇文章的电路时出现了一个奇怪的现象：在重负载的时候相位是从0开始上升的，一看lis文件发现主极点是右极点，我觉得是由于Vsen的这条环路（Ma1—Ma2—Ma4—M6）为正反馈所以引起了右极点。但是文章给出的波特图相位变化跟我仿真的不一样，而且我观察瞬态仿真的结果也是稳定没有振荡的，我就糊涂了，出现右极点还能稳定?不知大家有没有遇到过类似问题，求大神解答O(∩_∩)O

大神右极点怎么看出来的呀

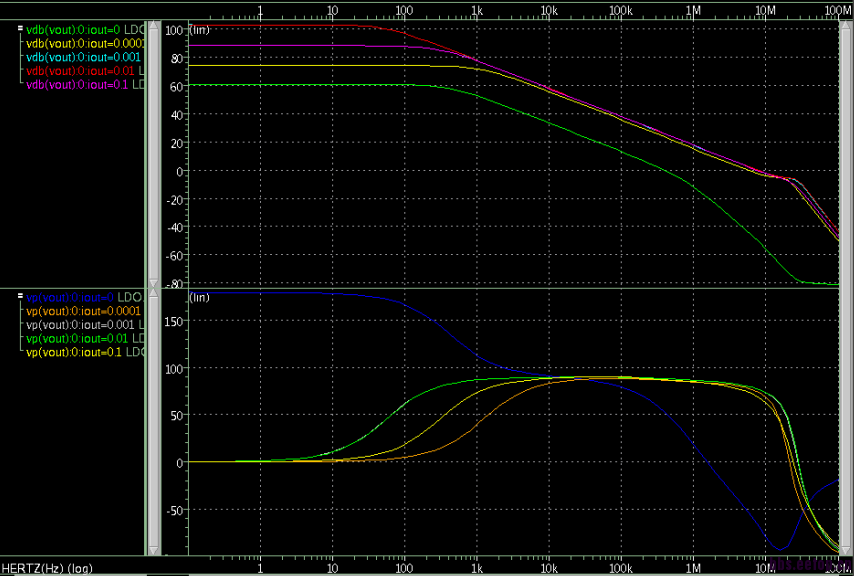

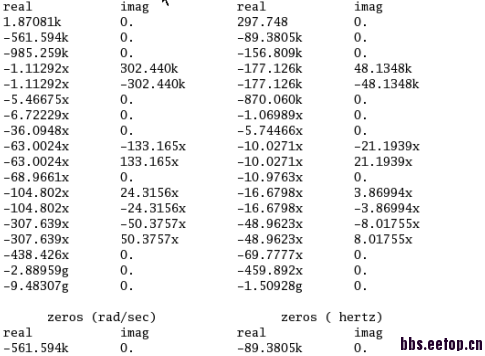

我看仿真结果文件的，在波特图上面也看得出，正常是从180开始下降，我的是在重负载时从0开始上升

如果右半平面极点在高频，而你加入的脉冲上升速度不够（如上升时间太大，如100us），仿真的时候也是稳定的，但是只要有右半平面极点，上升时间足够小，肯定是会不稳定的。

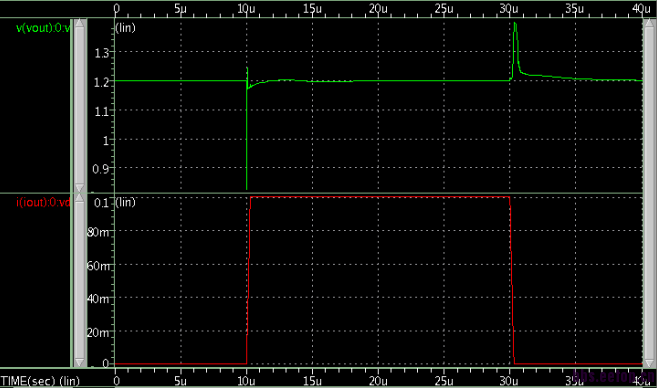

  我的右极点是主极点，只有几十到几百HZ，我加的脉冲上升时间300ns，也是稳定的，看看我的仿真结果就知道了。

顶起，我也遇到这样的问题了。

相位裕度是多少?貌似你的都够。有右平面极点也不一定就震荡。你看看有没有其他零点或极点可以抵消?

过冲太大，补偿过了?

过冲大貌似没办法，输出电容100p，而且时间那么短零点零几us应该没事

相位裕度足够，不知你说的抵消是指什么，用零点来抵消右极点?

对，零极相消！同一个半平面的零点和极点可以完全抵消。右极点是幅频：-20dB/十倍频程，相频：45度/十倍频程。有右极点，不代表必须震荡！而且你的相位裕度也够。

谢谢，受教了~
