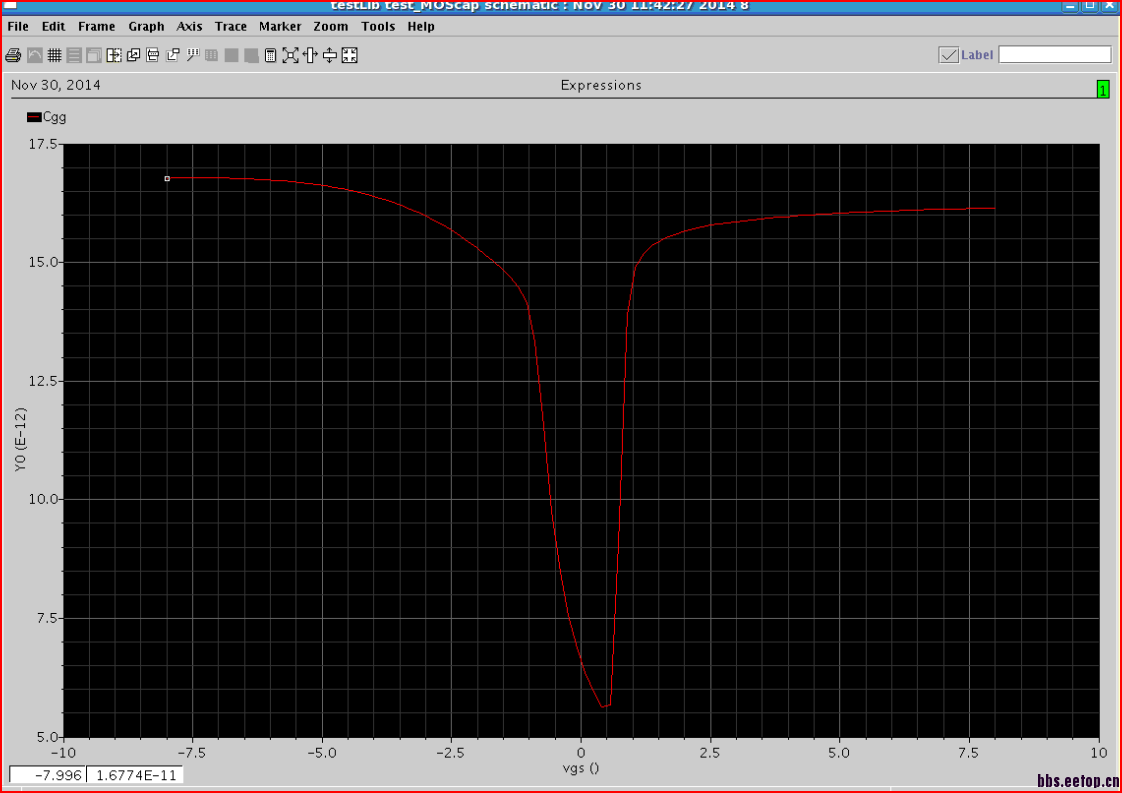

MOS电容C-V曲线

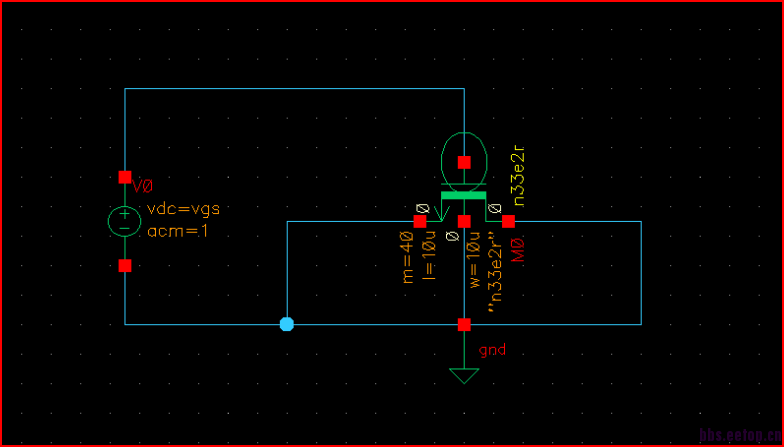

各位大神，如何用cadence仿真MOS电容的C-V曲线

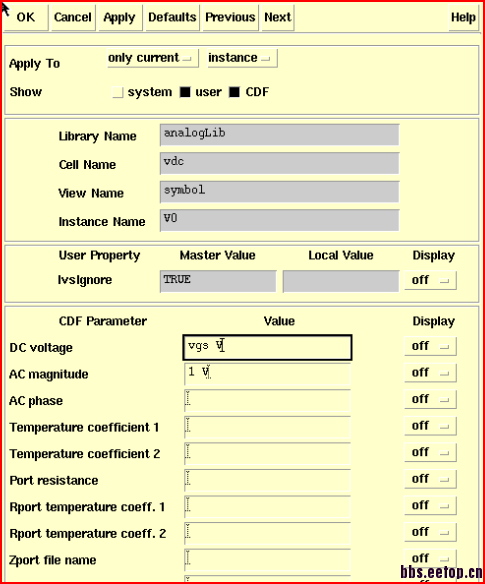

其中Cgg的设置为：（例如你感兴趣的频率点为100 kHz）
Cgg = value(abs(IF("/M0/G")) 100k) / (2*3.14*100k)

    详细的太美

万分感谢

这个mos电容应该是没有高低频分裂的，最近刚刚在学这门基础课

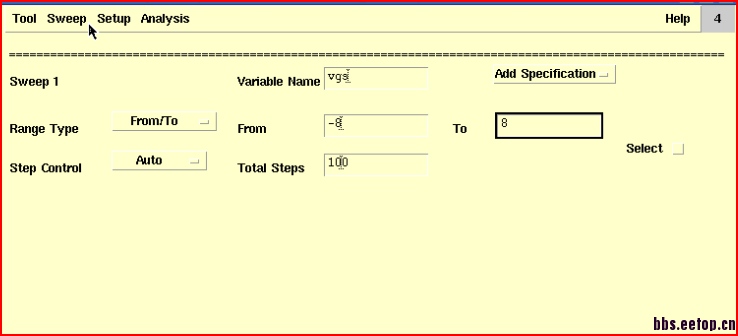

点赞。如果只想知道低频的话，op里有cgg这个项，然后扫vgs也可。

这才是有价值的帖子，感动

细致……

赞一个。

   现在foundry提供的MOS电容跟一般的晶体管好像还不太一样，例如NMOS电容是做在NWELL中，考虑电容时就只剩下氧化层电容了，反型层电容就没有了，测出来的曲线应该跟你这个不一样。

回复的真详细，赞

NWELL当然也是可以做电容的, 叫NW Varactor. 仿真的设置没什么不同，就是Testbench物理上的接法有所不同吧。

MOS结构的电容一般认为是氧化层电容和空间电荷区电容的串联，如果在NWELL中做N型有源区，这种MOS源漏短接作为下极板，氧化层上的多晶硅作为上极板，这样的话表面就不存在空间电荷区电容了，只是单纯的一个氧化层电容，这就是NWELL电容?
