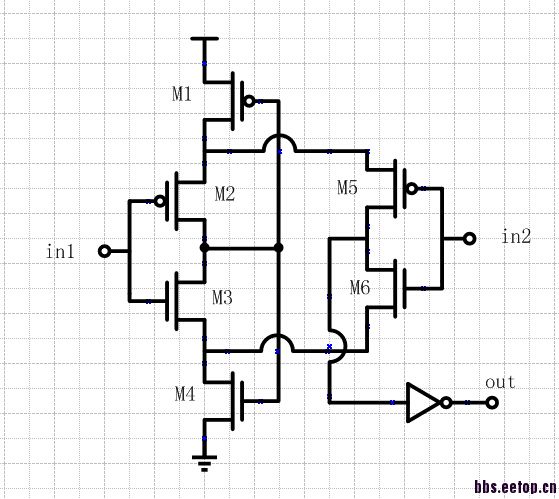

这个电路叫什么？

图呢?、

一般用来做DCD balance的输入电路，例如DDR类的。

缺点是需要大的headroom

    在呢啊

没见过，还以为小编自己组装的电路捏

   不知道原理，不知道该如何设计

   哈，是用在模拟中吗?

左半部分in1为一个中央电压，让左边部分分压，为后边两个反相器提供电路中没有的电源电压，作为一个buffer单元存在，即输出跟随in2。这样子in2反相器负电压最好是可以接vss，所以这是从数字角度考虑不合理所在。
如果in2也是一个中间电压，此时为全模拟电路，那么电路中的buffer难道起提供增益的作用?

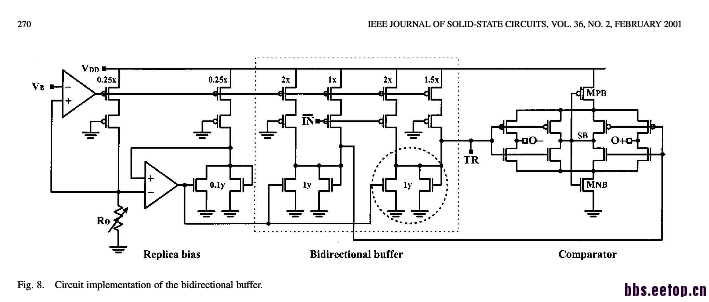

CSDS, 能够快速的产生大电流的Output buffer电路

自偏置比较器

   这个名字很熟悉，自己看书太少了，allen上有这个结构，谢谢你了

   我也看到过，不过忘了再那本书了，所以就在网上搜了篇

   allen的书上378页
