BUCK软启动

说明还不够软啊

   那如何软到合适这个点呢?

1ms试试

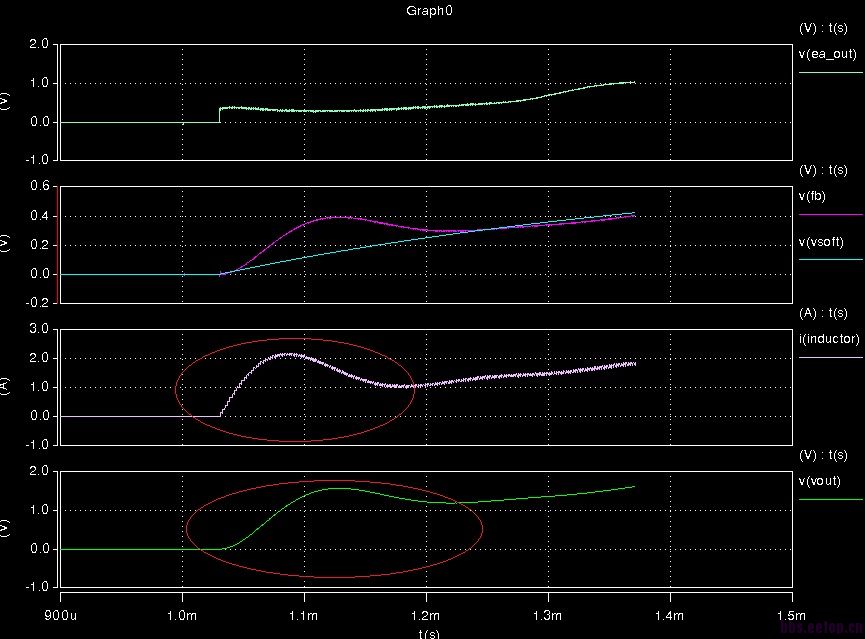

貌似1ms的时间也不够啊。30V的输入，5V的输出，500KHz的频率，刚刚启动的时候，输出电压太低了，Toff时间很短，导致电感电流一下子就冲得很高，即使是有软启动，电感电流也冲起来。只有等输出电压升起来一些，才会降下来的。

   EA增益多大啊?

我觉得可能问题有两点
1、你的EA输出低钳位太高了，可以看到，你的EA刚开始会有一个上跳，但是有慢慢变小，再变大的过程，EA低钳位做低点试试
2、如果软启动的时候不做一个psm控制，并且空载时，每个周期都会开始一个min on这样也容易会产生你这个现象。
从你的说明每次都是min off看你的原因应该属于1，但是空载下看下会不会出现2问题哈！

    增益大约是4000V/V。

   谢谢指导。   1.把EA的输出不箝位了，直接可以到零，还是有小过冲出现。输入电压和输出电压差距越大，越明显。
   2.系统Ton有最小值，无论是满载启动还是空载启动，前面一小段也会出现小过冲。启动时输出电压过低，Toff要很长电感电流才会降下来，而频率太快，电感电流还没有来的及下降，Ton又出现了，所以电感电流就会一直往上面飙升?直到输出电压上升到一定值?

mark一下，今后遇到再来学习。

这个冲激是不可能完全消除的，能做到这种水平已经可以了吧，记住开启过程中把过流阈值设高一些

有些家会在FB电压很低时做降频，一是做VOUT短路降频 二可能对过冲有好处。

   恩，谢谢！

   恩，谢谢！
