仿真超高频整流，PSP
录入：edatop.com 阅读：
仿真采用pss+psp仿真，输入port设置为900MHz；，pss的beat frequency 为900MHz；psp的sweep range设置为860~900MHz。

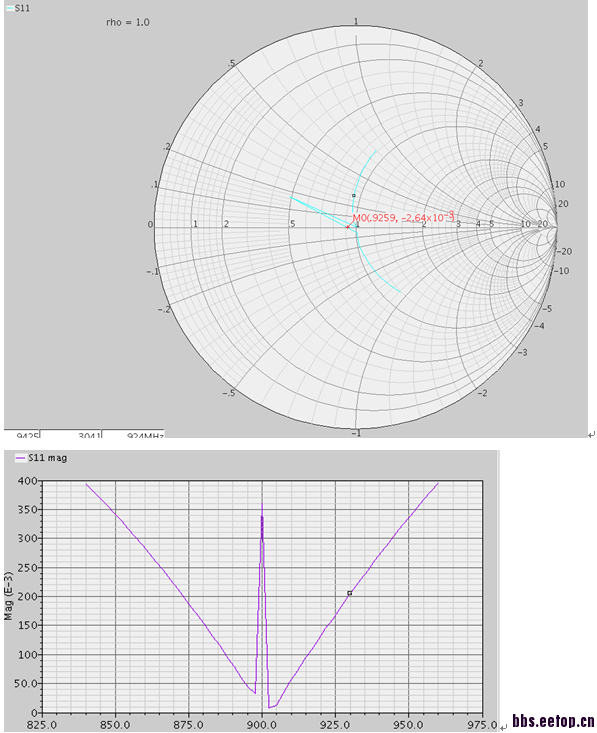

仿真结果中，S11和输入阻抗出现了一个不正常的尖峰，位于900MHz点，如下图：
出现这种情况是什么原因?如果我要做阻抗匹配，那么匹配阻抗点应该在哪儿选取?
请不吝赐教！
仿真结果中，S11和输入阻抗出现了一个不正常的尖峰，位于900MHz点，如下图：
出现这种情况是什么原因?如果我要做阻抗匹配，那么匹配阻抗点应该在哪儿选取?
请不吝赐教！
