如何有效减小沟道长度调制效应的影响

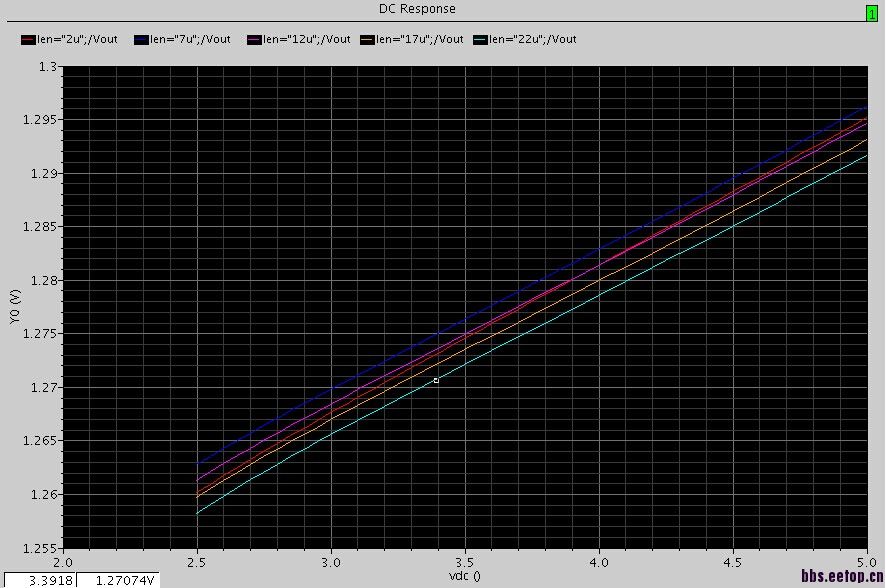

dc仿真 扫描电压和管长

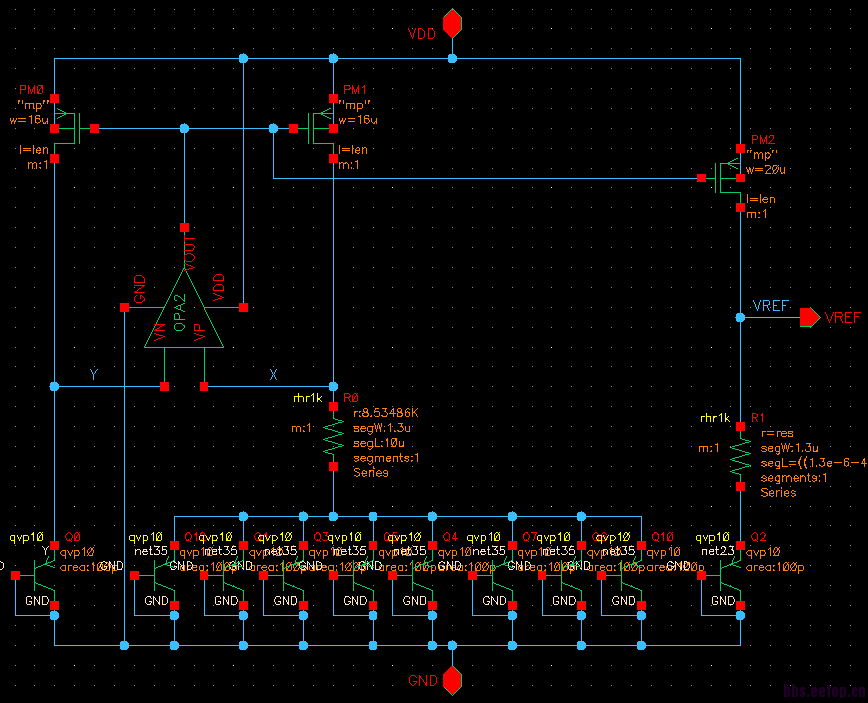

带隙电路

沟道长度取大一点，对于关键电路，一般取到20以上吧。

为什么不用Cascode?

   上面三个管都用cascode的结构吗?

   谢谢你的回复。当我取22u的时候 好像还是不太稳定 得有接近30mV了。另外L取20u 会不会太大了呢?

要用一起用，另外你这结果这么差估计都不是那三个管子的问题，你先看看运放输入的误差，看看各个管子的工作区域

   换了一个理想运放 没用cascode结构 最后输出电源电压从2.5V变化到5V，输出电压浮动大概是4mV左右。应该是运放增益不够的原因吧。

的确这种结构沟道调制不应该那么大，因为三个P管的漏极电压都是固定的，不是有些随着电源变，有些不变的。

   漏极电压固定 为什么呢?不应该是源级固定吗。后来换了理想运放 输出结果基本理想了 可见问题在于运放增益不够。
