菜鸟请教：cadence下spectre仿真数据的mos参数问题
录入：edatop.com 阅读：

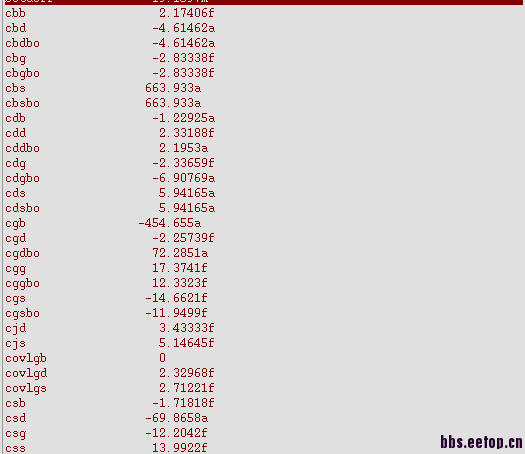

如图这是一个mos管在饱和区仿真后的结果，我看的是Cgd，Cgs，Cgb，Cgg四个参数。发现除了Cgg全是负的，这个如果从 ‘电容是驻留电荷对电压的导数’ 来看可以理解。我感觉Cgg是从g端的输入电容，因为仿真输入阻抗的时候能够与虚部对应。不过和之前的Cgs等值相对应，Cgg是正值就不太理解了，而且发现Cgg的绝对值是Cgb，Cgs，Cgb三个绝对值之和。但是这三个电容对应不同的端口，看g端的输入电容也不应该是直接相加啊。
可能是我对这些量的理解有误，先谢过各位前辈了～。
