VCO输出相位噪声与输出频谱图的关系
录入：edatop.com 阅读：
（1）看到很多论文上都讲，VCO输出功率频谱图的单边带对载波功率归一化后就是VCO的相位噪声图，请问我这样理解是对的吗?（2）如果这种理解是对的，如图

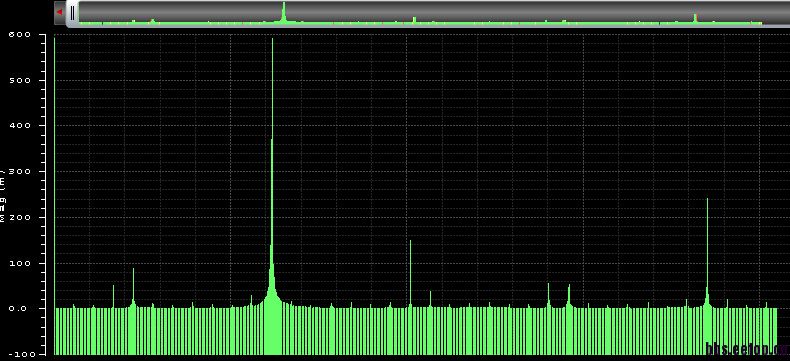

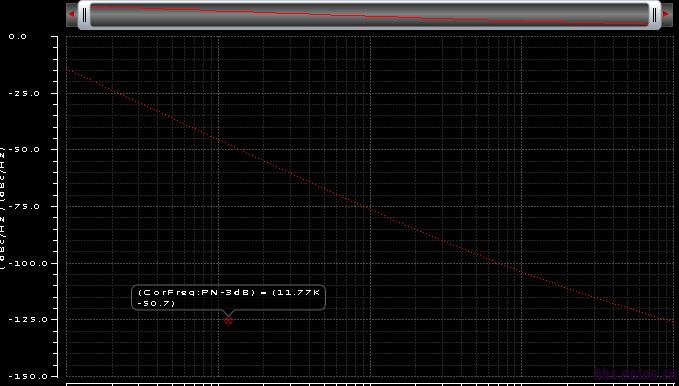

左图是我设计的VCO仿真的相位噪声图，右图为tran仿真后对输出的方波进行DFT后得到的频谱，最长的那根竖线为载波，我发现这条载波左右两条边带被严重衰减，好像没有边带噪声一样，按道理来讲，这两条边带呈现的衰减应该和左图的相位噪声曲线一致啊?求解释！ 是不是tran仿真本身就没有带入噪声啊?
还有右图中那些功率比较大的离散的脉冲是不是杂散呢?就像PLL中的参考杂散一样?
tran仿真中不能反映器件的噪声。
phase noise和瞬态波形做dft不是一回事，但是用一定关系
phase noise只是瞬态波形过零点决定的，至于是方波还是sin，都是一样的
但是做dft，方波和sin就会得到不太一样频谱
您好，谢谢您的回答，方波做DFT和sin做DFT比较，方波功率谱上是不是会有谐波成分?而sin功率谱上只有一个基频成分呢?那我们平常说的，看PLL输出的杂散水平，是直接看sin DFT输出波形的功率谱密度就行了是吧?
