请教电路图和对应spice网表不符的原因？
录入：edatop.com 阅读：

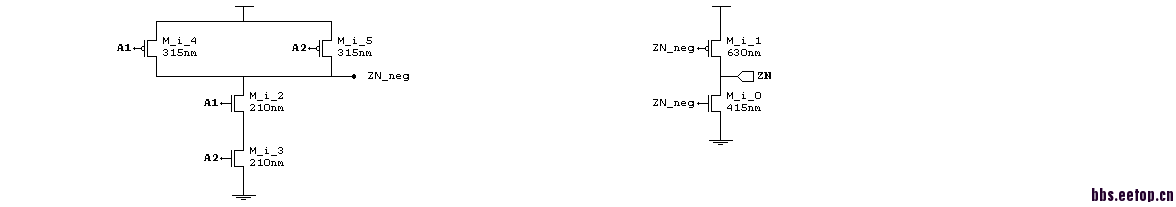

在下打算用Nangate 45nm OCL的库设计电路，但是看到其提供的库文件中，schematic和spice netlist并不相符，如下图所示，
其对应网表如下，
.....
M_i_2 net_0 A1 ZN_neg VSS NMOS_VTL W=0.210000U L=0.050000U
M_i_3 VSS A2 net_0 VSS NMOS_VTL W=0.210000U L=0.050000U
M_i_0 ZN ZN_neg VSS VSS NMOS_VTL W=0.415000U L=0.050000U
M_i_4 ZN_neg A1 VDD VDD PMOS_VTL W=0.315000U L=0.050000U
M_i_5 VDD A2 ZN_neg VDD PMOS_VTL W=0.315000U L=0.050000U
M_i_1 ZN ZN_neg VDD VDD PMOS_VTL W=0.630000U L=0.050000U
......
右半边inverter部分还好，但是左边很多管子的source 和drain 与schematic中的不匹配，请问这是什么原因呢?在下对模电部分不太熟，望指教。
谢谢！
其对应网表如下，
.....
M_i_2 net_0 A1 ZN_neg VSS NMOS_VTL W=0.210000U L=0.050000U
M_i_3 VSS A2 net_0 VSS NMOS_VTL W=0.210000U L=0.050000U
M_i_0 ZN ZN_neg VSS VSS NMOS_VTL W=0.415000U L=0.050000U
M_i_4 ZN_neg A1 VDD VDD PMOS_VTL W=0.315000U L=0.050000U
M_i_5 VDD A2 ZN_neg VDD PMOS_VTL W=0.315000U L=0.050000U
M_i_1 ZN ZN_neg VDD VDD PMOS_VTL W=0.630000U L=0.050000U
......
右半边inverter部分还好，但是左边很多管子的source 和drain 与schematic中的不匹配，请问这是什么原因呢?在下对模电部分不太熟，望指教。
谢谢！
