10阶巴特沃兹滤波器设计
录入：edatop.com 阅读：
题目：设计一个-3dB带宽为25Khz的低通滤波器，在45Khz处衰减不少于50dB。

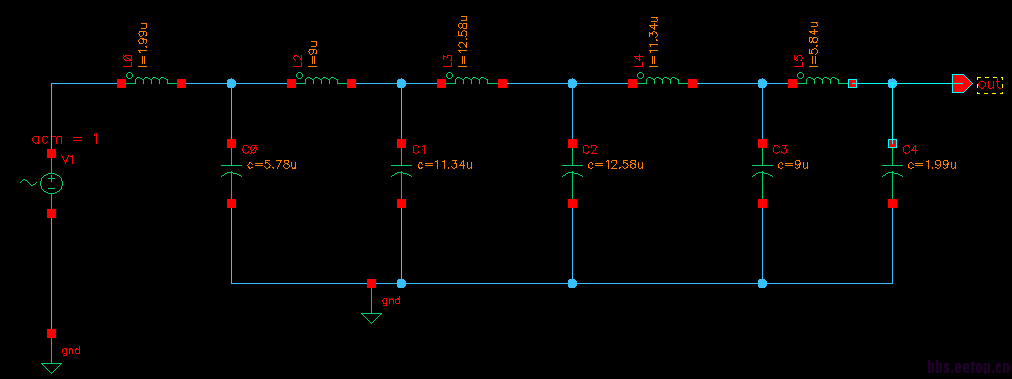

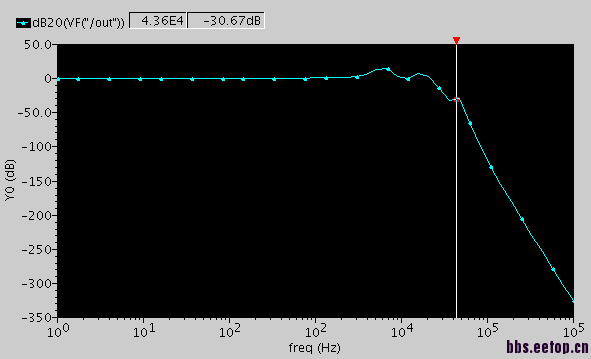

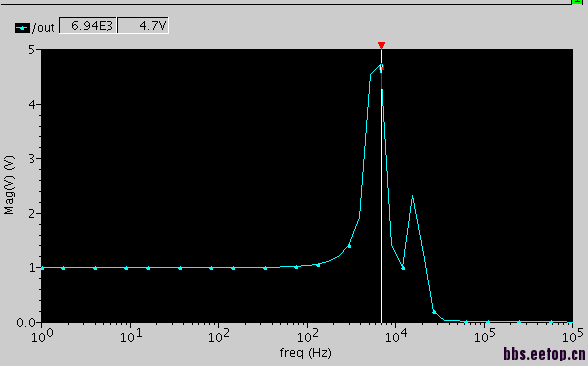

根据巴特沃兹滤波器设计方法，设计了一个电路，可是结果在截止频率之前有两个尖峰，45Khz处的衰减也不够。学习中，求指教。
6IC2{E_UWYI.png)
根据巴特沃兹滤波器设计方法，设计了一个电路，可是结果在截止频率之前有两个尖峰，45Khz处的衰减也不够。学习中，求指教。
端接电阻都没有，搞什么啊

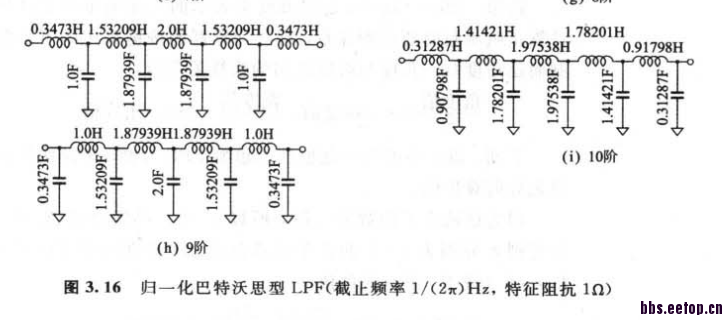

源阻抗和负载阻抗都没有,基本概念都不搞清啊....你给那个附图里不是说了有个特征阻抗1欧吗?加上1欧的源阻抗和负载阻抗你再看看...
filtersolution轻松搞定
输入串联一个1欧姆的电阻，输出并联一个1欧姆的电阻，最后一个电感值应为5.78uH.
参考filtersolution.
