gray书中说的关于wildlar基准结构的启动问题

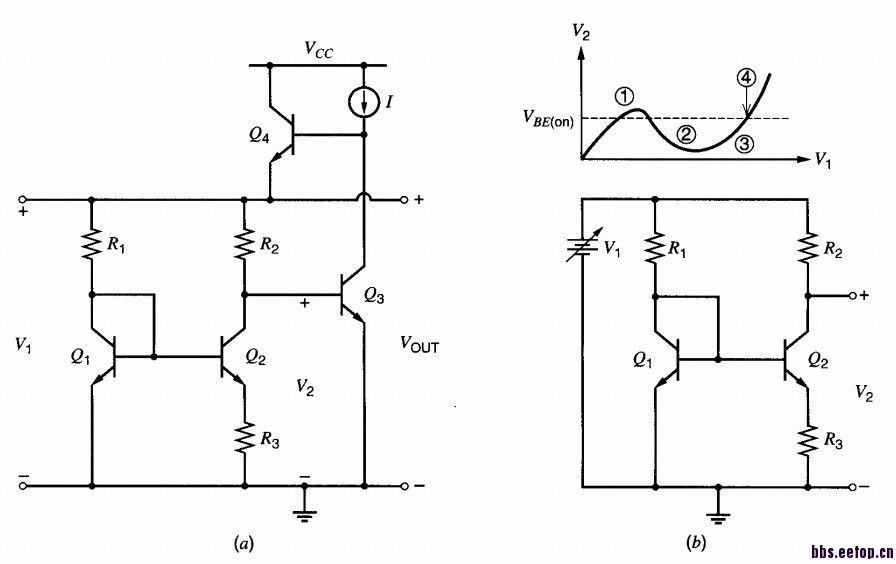

在读gray书中第四章基准部分（4.4.3节），看到gray说wildlar基准结构的启动要小心，（图片如下）要使其摆脱点1而进入点4。
疑问：（1）gray的工作点曲线如何得来的还请详细说明，
        （2）如何摆脱点1而进入点4呢?

随着V1的增大，V2+跟随V1，直到Q2管子突然导通（VBEon），V2+（即Q2的集电极电位）被拉下来的现象；再之后，分压起主导作用，V2+为R2、Q2和R3的分压决定，即曲线所表示的形状。楼下继续完善推导：

谢谢 --taohuachangkai ！
“随着V1的增大，V2+跟随V1，直到Q2管子突然导通（VBEon），V2+（即Q2的集电极电位）被拉下来的现象；”这应该是解释了点1之前的部分。

“再之后，分压起主导作用，V2+为R2、Q2和R3的分压决定，即曲线所表示的形状。”
这一句太概括了，没怎么懂，毕竟曲线有好几段，还请赐教。

刚找师兄讨论了下，又再看了下gray书。gray的意思好像是电路稳定的点有两个点1和点4（只有在这些点上，Q3的电流和电流源I相等）。
而他又说好的启动电路要使得电路工作在点4。
实在看得是莫名其妙。

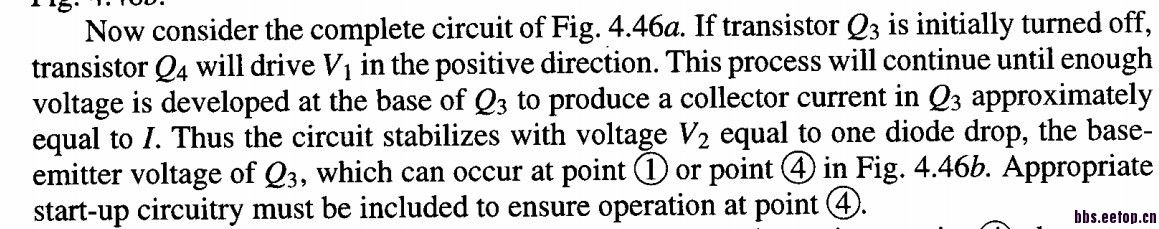

附上其原文:

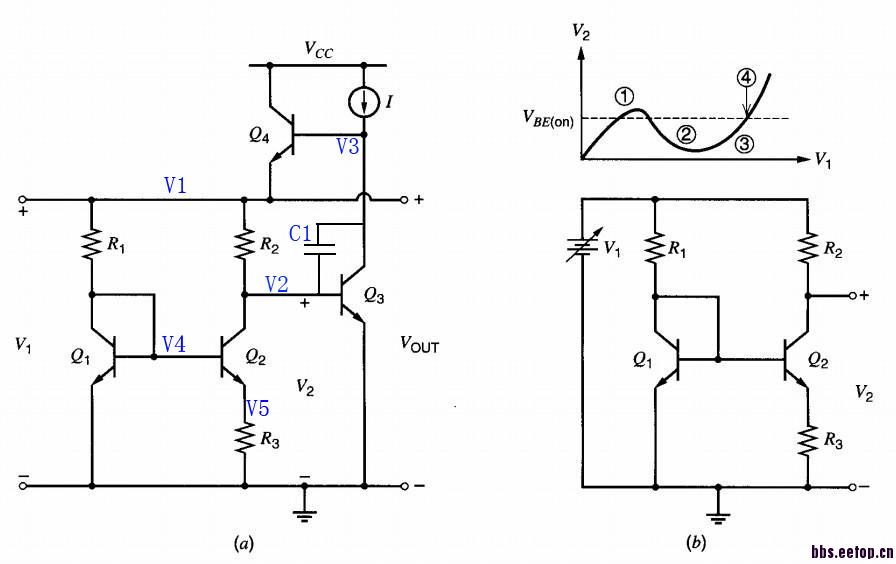

当电流源刚加上时，Q3是未导通的，而Q4导通使V1上升，V2也跟着上升，试想如果V1和V2上升速度一样，则当V2=Vbeon时Q3开始导通，此时V1=V2=Vbeon，也就是右图曲线上的1点。要摆脱1点到达4点，就必须要保证V1上升的比V2快，可以在Q3的B和C之间接一个电容。那么，当电流源刚加上时，Q3的C和B电压都上去了，并且Q3导通，然后V1开始上升，然后Q1和Q2会导通，V2开始下降，最后，从曲线的右端向左而落到点4。

   谢谢--真我个性 ！
" 当电流源刚加上时，Q3是未导通的，而Q4导通使V1上升，V2也跟着上升，试想如果V1和V2上升速度一样，则当V2=Vbeon时Q3开始导通，此时V1=V2=Vbeon，也就是右图曲线上的1点。要摆脱1点到达4点，就必须要保证V1上升的比V2快，可以在Q3的B和C之间接一个电容。那么，当电流源刚加上时，Q3的C和B电压都上去了，并且Q3导通，然后V1开始上升，然后Q1和Q2会导通，V2开始下降，最后，从曲线的右端向左而落到点4。"
解释地很好！谢谢！
不过最后一句“最后,从曲线的右端向左落到点4”,
有没有可能从点1向右到了点4呢?

   那就要求就必须要保证V1上升的比V2快，就可以从左到右而停在4点

请问如何才能保证V1上升比V2快呢?
像你说的那样加电容可以保证吗?

   我也不太清楚

考虑上电过程：（分有电容和没电容两种情况）
（1）没有电容，电流源I建立，Q3没有导通，V3电压很快就上升到能使得Q4导通，即电流源电流注入到Q4的基极，Q4的电流注入到V1结点，使得V1结点电位上升，当上升到接近VBEON时，（假如Q3和Q1具有相同的VBE），由于Gray说R2是大阻抗结点，所以Q4注入V1的电流首先应该是通过R1、Q1之路，也就对应了曲线中的点1，如果此时Q2将V2拉低的能力不够（也就是R2阻抗不够大?），那么有可能就会使得基准工作在点1。
（假如Q3的VBE小于Q1）,会不会就会使得Q3先于Q1开启，然后Q4，Q3将状态锁死?V1和V2电压近似为VBE?
（2）有电容，电流源建立，由于电容的存在，V3的上升会变慢，电流源通过电容、Q3流到GND（此时V2的电位已经大于VBE），少部分电流注入Q4的基极，当V1上升到VBE时，Q1导通进而Q2导通，Q2的导通会使得V2的下降，进而曲线会经历从点1到点4的过程。
