我想设计一个LDO，调整管PMOS 的W如何确定？我的仿真曲线怎么不符合常理
录入：edatop.com 阅读：
我设计一个LDO。其中确定调整管PMOS的W。
我的LDO工作条件为输入2V－3.7V 输出可调。负载电流为300MA。
理想在2V输入能输出1.5V的电压，带动300MA的负载。
我的电路如下：
[attach]438472[/attach]

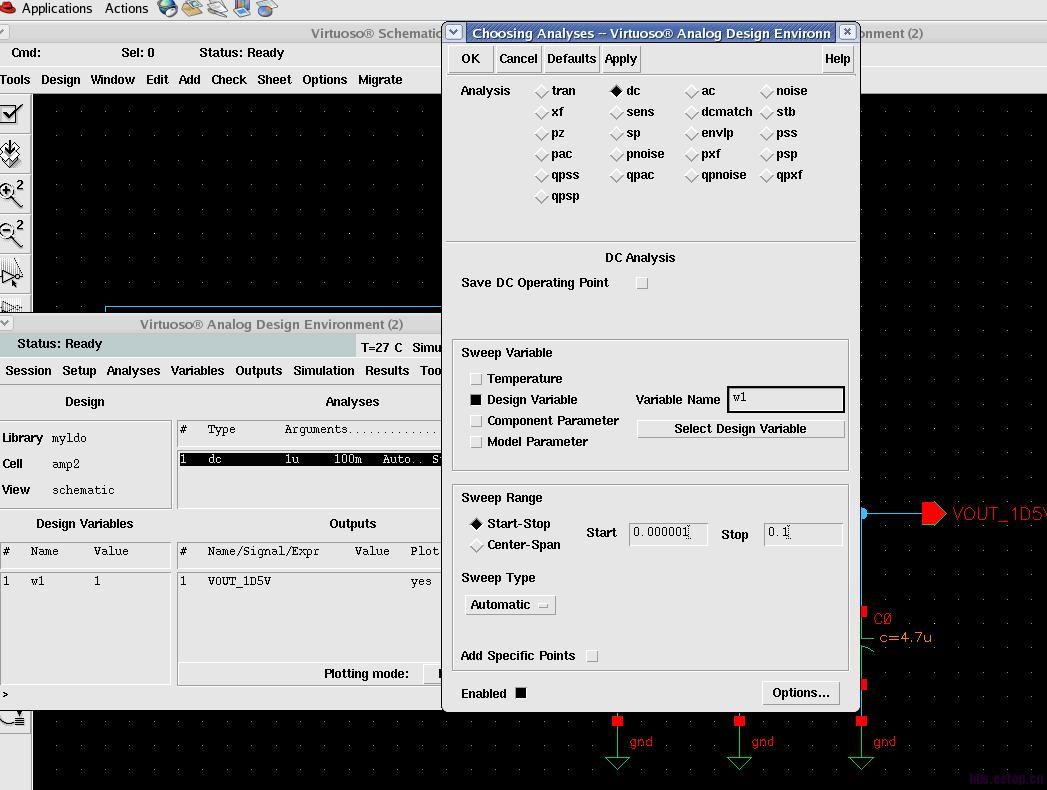

我扫描PMOS 的W的参数，我想得到 PMOS管的W值。

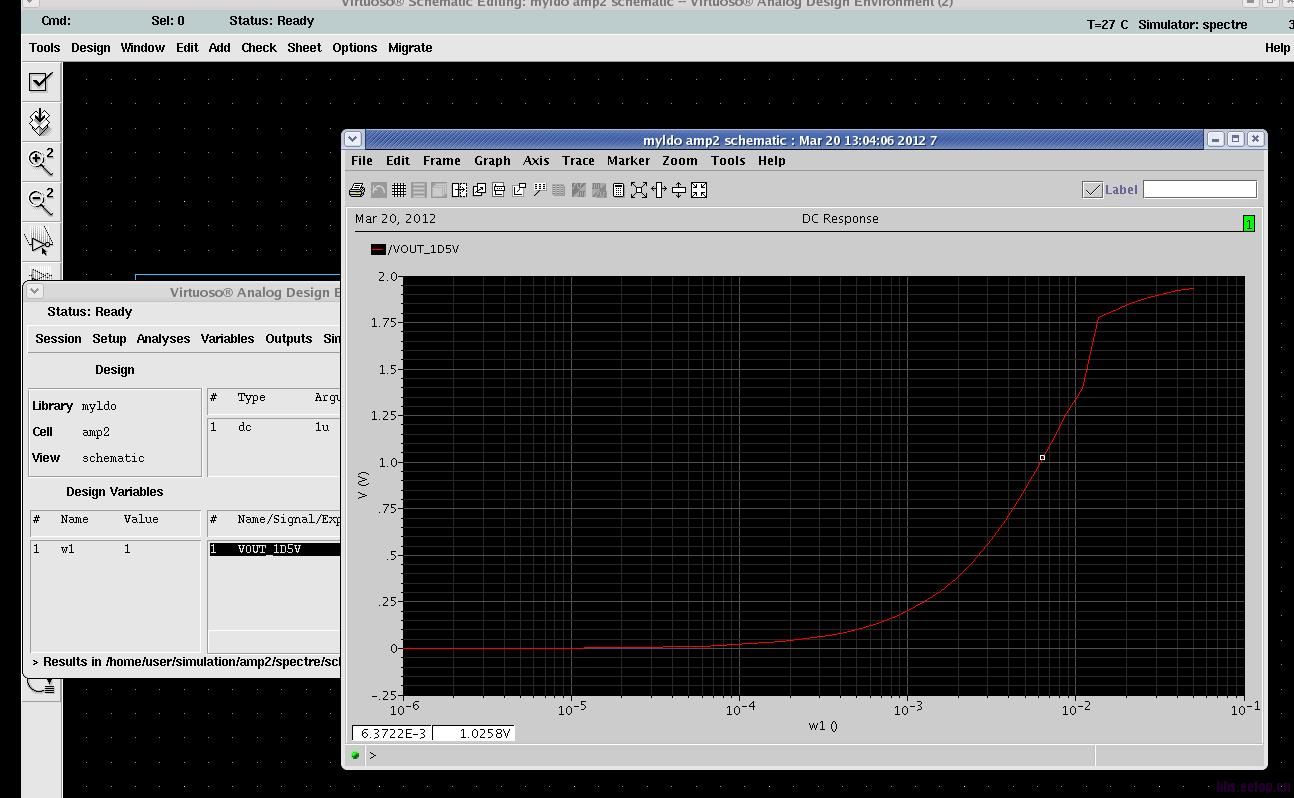

我的理想曲线是蓝色的，怎么扫描的曲线是红色的向上翘的图形? 是我错了?
姑娘，这么扫描是不对的。mos管的model不支持w很大的，这已经超出了model支持的范围。不如扫m或者finger
已经到分米级的了，有木有
看了第一张图，貌似是正反馈
我改成 扫描 m之后 出现的如下曲线
我感觉已经开始接近我的目标曲线了。还有那个m的步进太大。都是对数的。曲线不精细。难道不能按照 对数的，按照常规的子加1不行吗?

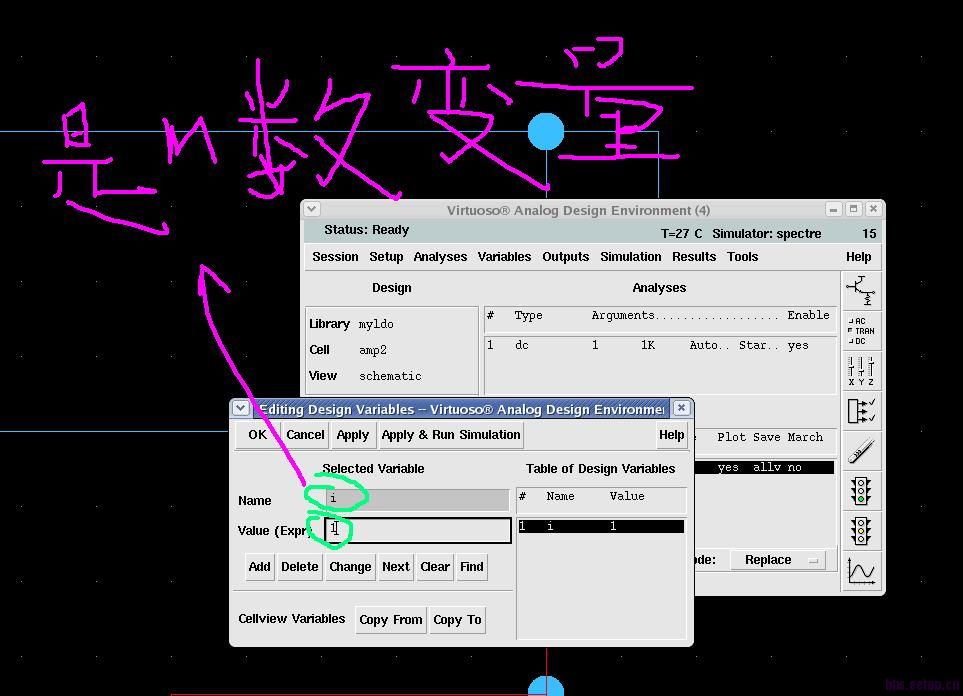

那个指数我设置为0 ，意想就是1的步进，那个软件不允许。
还有
wind2000sp3

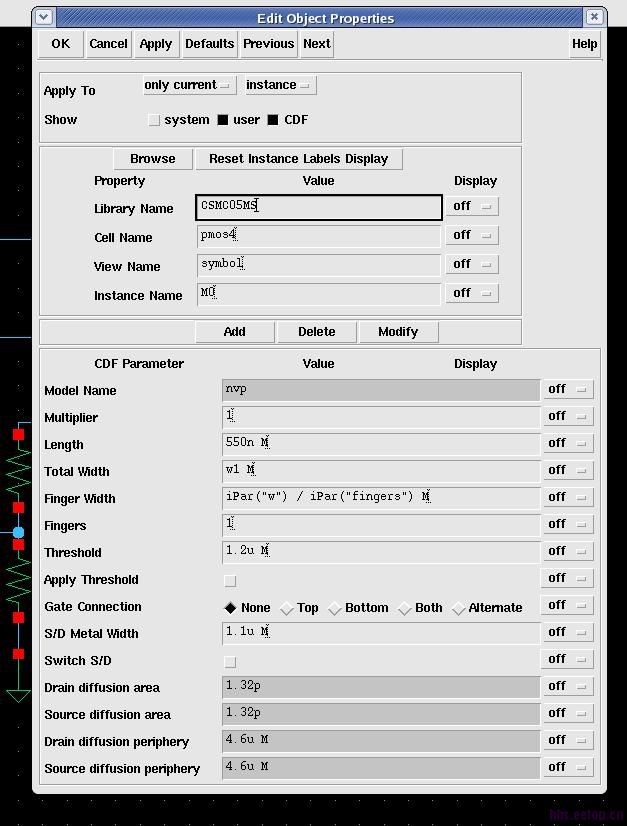

老兄 能解释下 下面参数的含义吗?他们参数之间的关系吗?
那个M数和fingers 什么关系?
很好的資料，謝謝
的确看着像正反馈。
multiply是几个并联。
finger是叉指数 。
