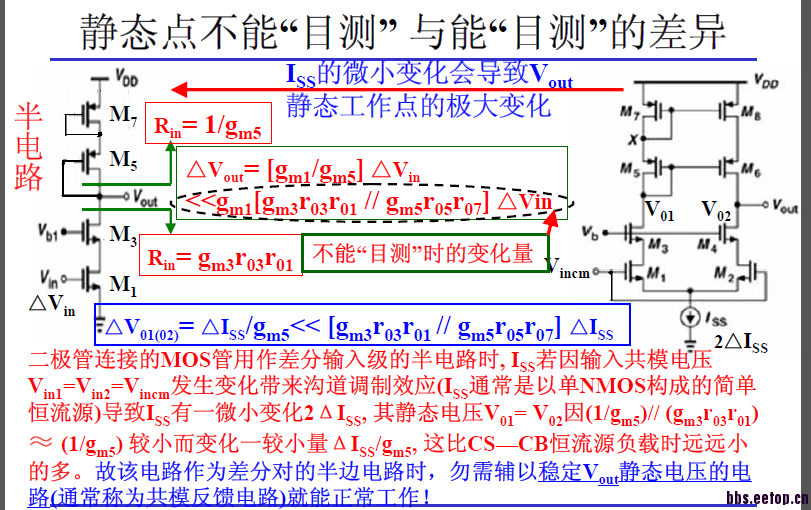

始终不明白，计算Rin时与电源VDD连着的管子没考虑
录入：edatop.com 阅读：
你的图未能清楚的描述你的问题。这个图的输入是什么?
是两个二极管连接的mos管串联吗?那应该看进去的电阻是2/gm吧

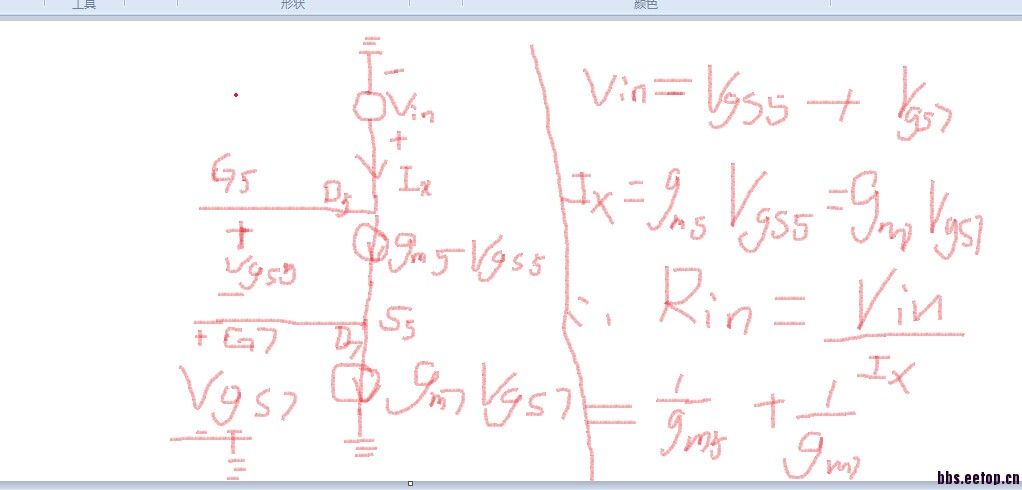

把M7管看成负载RD的话，画出M5、M7小信号等效模型如上，这么理解对不?
没看懂！
不好意思
M5，M7，小信号模型是这样的，对不，Rin=1/gm7+1/gm5
