大家帮忙看看这个多级补偿电路

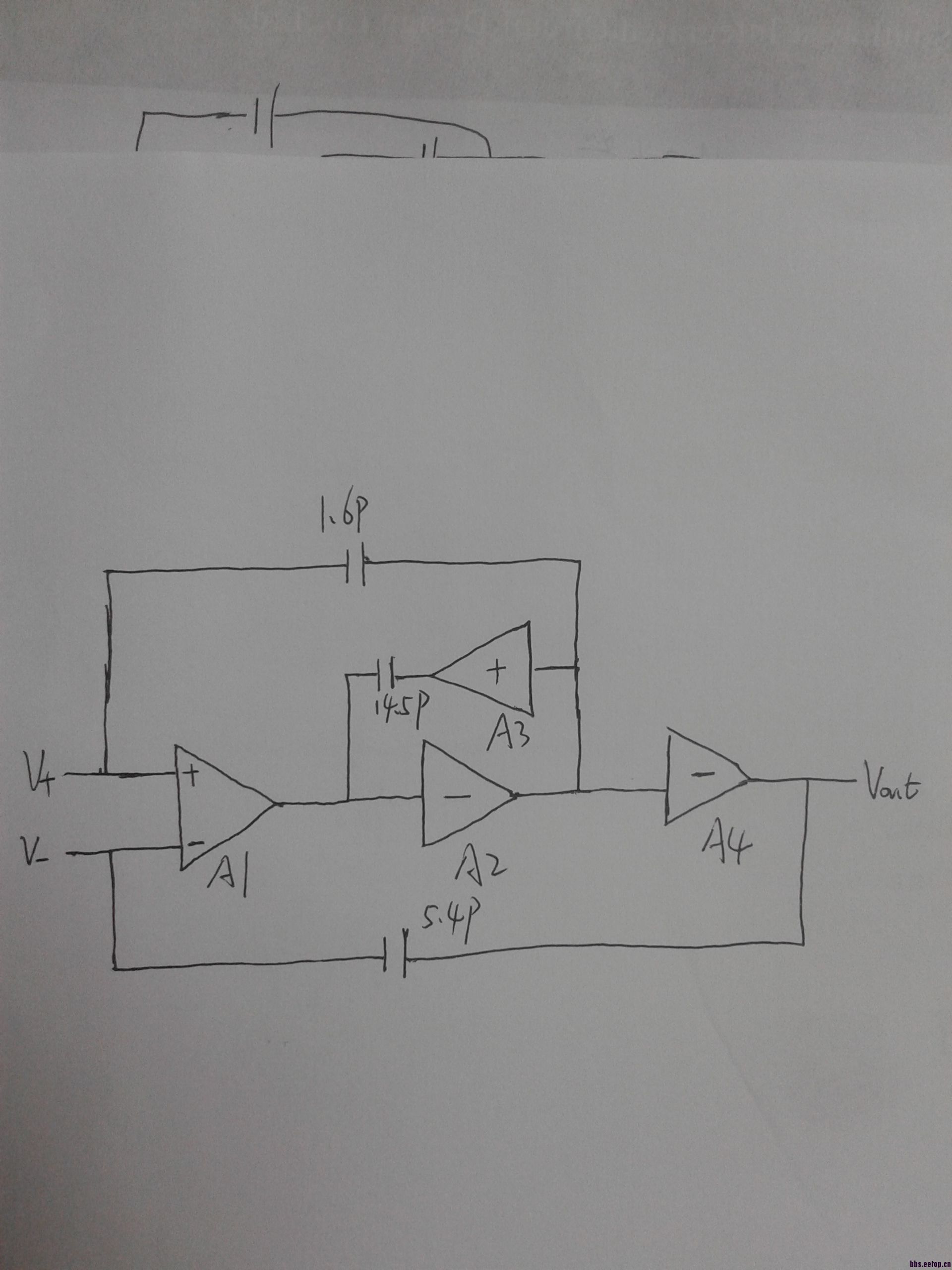

电路框图

大神求助啊

学习中！

14.5pF电容已经确定EA输出是主极点,1.6pF电容不合理啊，还有如果5.4pF和分压电阻使用产生零点的话还合理

reference的papper名字?

   A1的输出应该就是主极点啊。不明白在为啥在差分对的输入端加入两个很大的电阻（几兆），这样相位裕度肯定不够啊

   这是逆向提的电路，没有paper，搜了半天也没有找到。不太明白这个电路是这么补偿的

环路的其余部分（分压电阻?），也画出来吧，还有A1两个输入端的功能。A2的输出有纹波需要过滤一下吗

   差分对的前一级是射随器，这个放大器是用在负反馈环路中的，这个放大器起到消除直流失调的作用，也可以说是低通滤波的作用。现在搞不懂怎么会有三个低频极点

看出处。

   怎么看?

一个电容四个作用：向前贡献一个米勒电容，向后提供一个本身电容，反馈，前馈。中间那个电容前馈通路被阉了，就只有米勒电容和反馈，反馈贡献一个负零点。看样子它的米勒电容和第一个运放输出电阻贡献了主极点。剩下两个电容的作用类似，给输入端造成一个米勒电容，与前级输出电阻造成两个极点，可不可观，要看你的具体值了。两电容之间还有一个负零点。不过，这可能不是设计的目的，因为看样子两路不太平衡啊。两电容两前馈，提供两个正零点，他们之间再提供一个负零点。并且分别给第二级第三极输出一个负载电容（如果它们本身负载电容很大的话，那会推高之前的正零点，并削弱此处的负载效应）

      谢谢！A1的输出端应该为主极点，可是在A1的正负输入端也有很大电阻（几兆），感觉电阻不应该这么大。还有请问两个电容之间贡献的负零点是怎么计算的?

近似算就是它们产生极点的几何平均数，理解就是两个电容为同一条信号通路提供短路，其中一个捷足先登了，削弱了后来电容的意义，削弱就是零点

我也见过差分输入端接大电阻的，如果你是从别的片子里面提取出的电路的话，很有可能是为了版图做后仿时用来定位的点。
另外因为输入端接的是栅端，理想的是传递电压而不是电流，如果从很远的地方传输电压的话，用大电阻能够减小噪声吧，不知道我说的对不对，还希望大神能够指点一下。
