电流镜节点电压范围问题
录入：edatop.com 阅读：

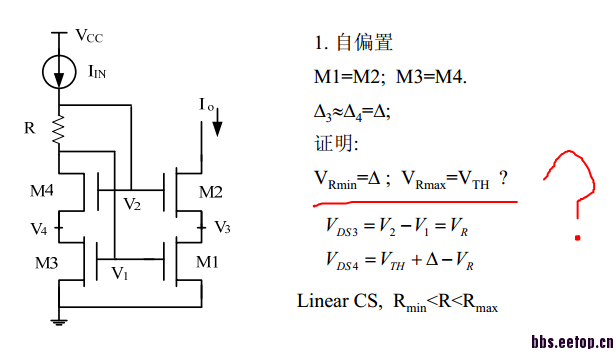

为什么最小是两倍的过驱动电压，而不是VGS+VGS-VTH?
VRmax是怎么求出来的?希望大家能帮忙解答下，谢谢了
1.M3 M4各有一个Δ的Vds，要保证饱和，M5需要两个Δ。
2.V1的漏最低电压Δ，V2最低电压为Vth+2Δ，V1电压Vth+Δ，因而，电阻最低电压为Δ，另外，为了保证M4饱和，栅漏电压差Vth。
