请问Allen书上关于Cross Coupled Comparator
录入：edatop.com 阅读：
不太明白这里面的串联电流负反馈和并联电压正反馈
另外为什么(W/L)6/(W/L)3>1时，迟滞才会出现?
另外为什么(W/L)6/(W/L)3>1时，迟滞才会出现?
有个迟滞，latch，加速翻转的作用
能否解释得更详细些
1、电流串联负反馈：当Vi2增大时，IM2增大=》M5漏极增大=》VGS2减小=》IM2减小

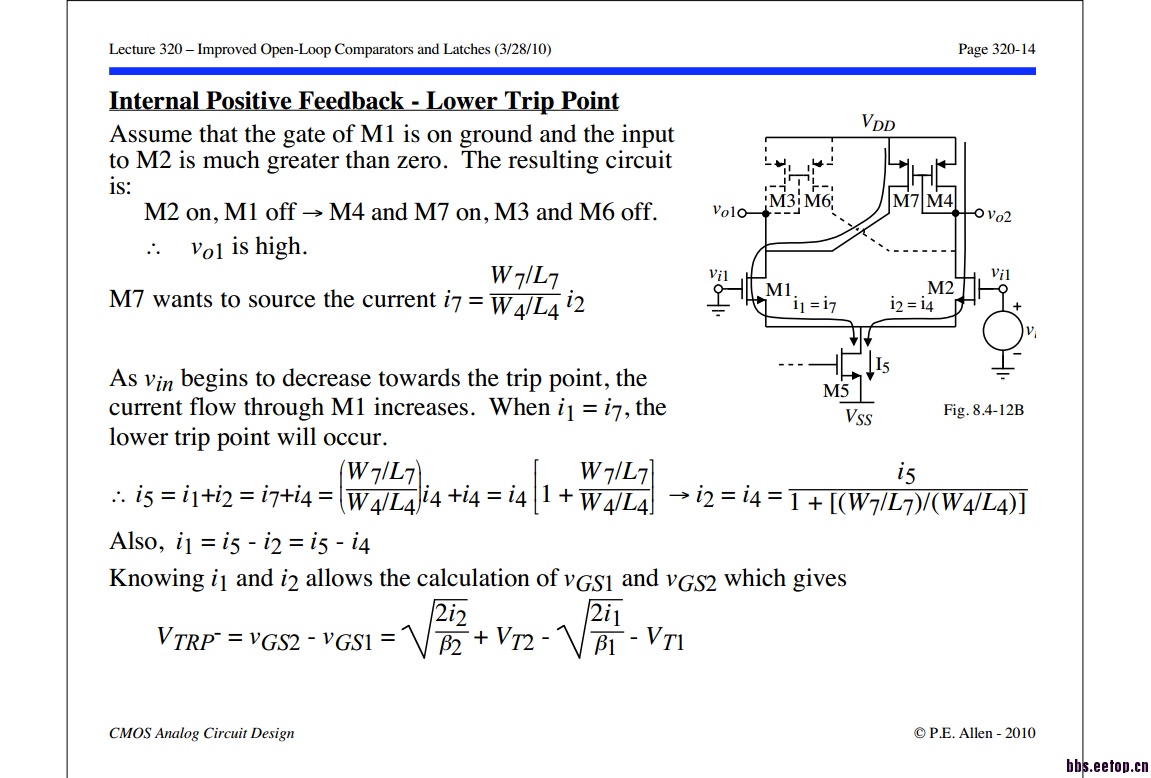

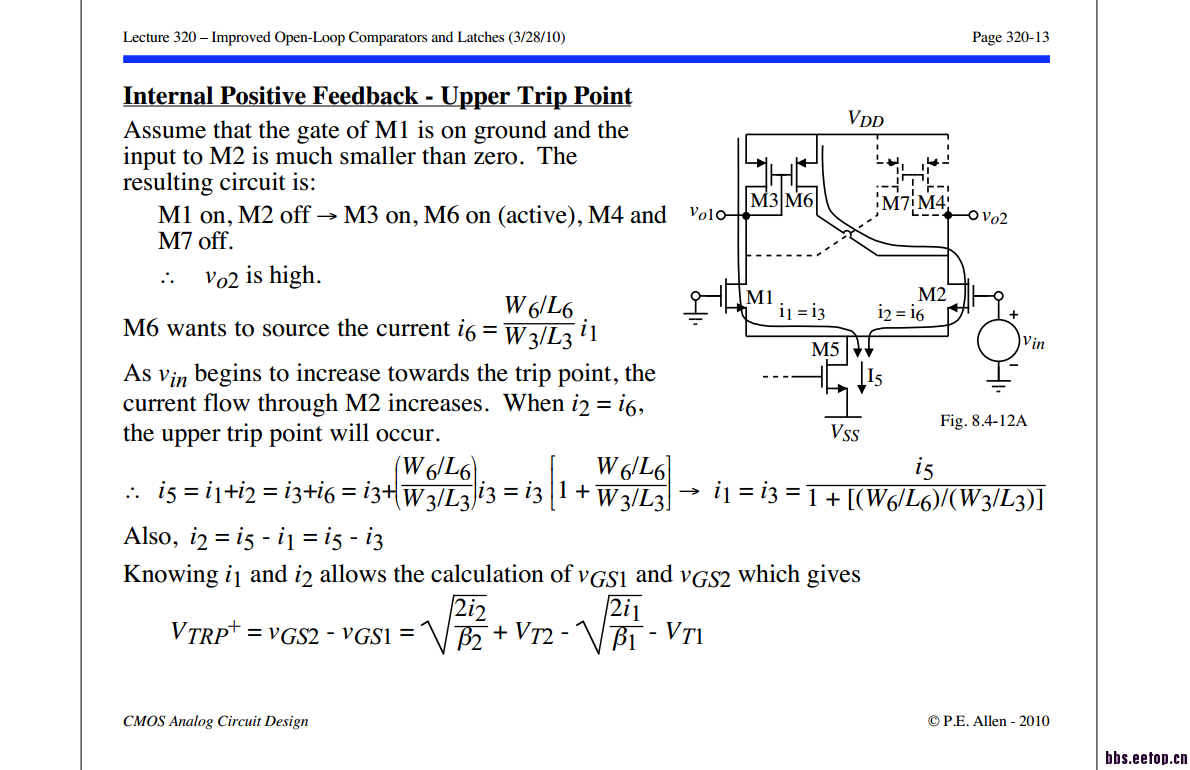

电压并联正反馈，当vo2增大=》IM7减小=》IM3增大=》vo1减小=>IM6增大=》vo2增大2、只有当(W/L)6和/(W/L)3不相等时，才有迟滞效果，如图。在输出翻转时M3和M6流过的电流应该不相同，这样才会有迟滞
你这个解释真是太全面了，十分感谢～！那个书上有详细解释的啊
赞一个
