razavi书上的ring OSC讨论

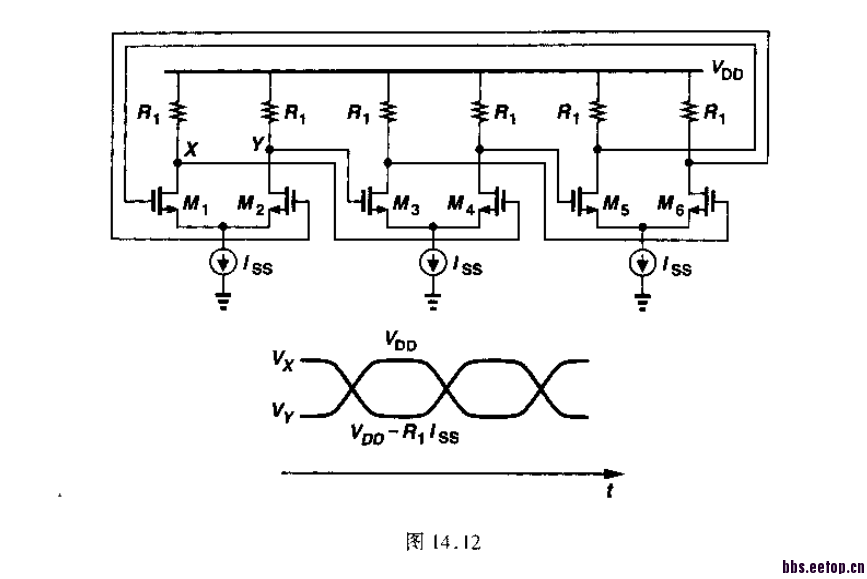

《razavi》P397

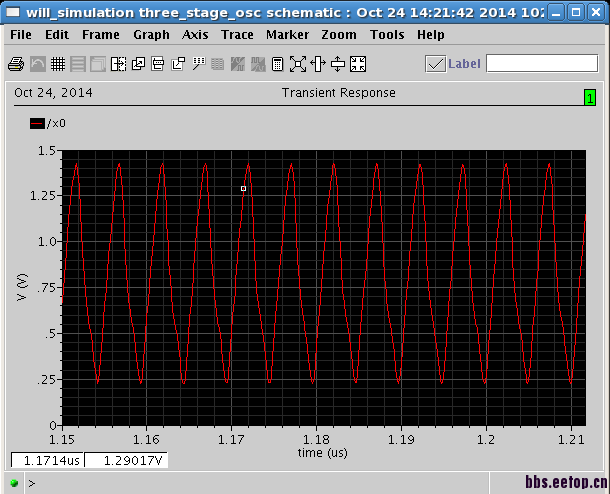

仿真结果

自己先顶起来，求给位大神帮忙

你都还没拉到最高电位，下一个周期就来了，自然没有恒定。

   这是什么原因呢?周期太短了?

这样的结构做不到类似方波的图形，原因是振荡频率高，尾电流来不及全部流过某一边的支路，你可以看一下tran仿真每一级差分对管的瞬态电流波形，结果是任何时刻差分对管两边都有电流，不会出现一边支路电流为0而另一边支路电流为全部的尾电流。

   恩 是的 没办法完全转换 那如果想做成方波的输出波形，应该采用什么结构呢?

  如果就想和书上一样的图应该。那么可以试着，把频率降下来，或者拉高尾电流

   一般RING 输出都需要进行波形整形的，若单端输出，加几级反相器整形一下变成方波，若全差分输出，加一个内部正反馈的迟滞比较器，详细论文上面都有

输出后面加一个迟滞比较器就可以了

这种结构做到2-10G一点问题没有小编频率其实不高

   初学者，我就是想感受一下各个参数之间的关系，但是就是不知道该如何才能做到书上的波形我仿真别人的电路，也是没有buffer一级，可以出来准方波啊

   电阻RL和电容CL分别给的1K ohm和1pF，周期T=2N*RL*CL=6ns，频率已经很低了啊
