能帮小弟看看这个lvs出什么问题了吗？

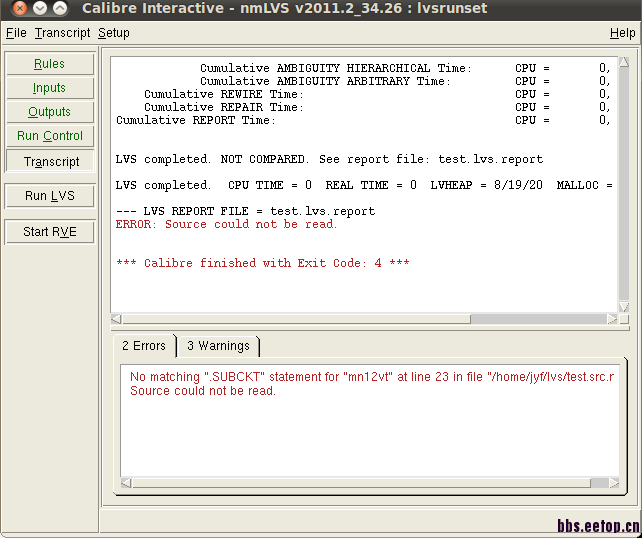

         小弟在使用CSMC工艺时遇到lvs报错的问题。

另，我看到所给的pdk的calibre文件夹下的lvs文件夹里有3t_device.cdl这个文件，我加载lvs时并未使用这个文件，是要把这个文件拷贝到某处吗?
我有几个问题：
         1、我请教了几个大神，说是需要在LVS的CDL Netlist中Inlcude 对应的3t_device.cdl，但我不清楚具体是在哪个文件include啊，是需要手动添加么?
           2、能每次自动加载这个3t_device.cdl文件么?
         3、以前我用的工艺为啥没有这种现象啊，直接添加.lvs文件就行了?

adfafa

有两种可能，第一个是这个文件在LINUX下你没权限读，第二个LVS里要加一条语句，INCLUDE 后面是那个文件目录。

下面不是显示mn12vt找不到吗?

看下你的3t_device.cdl里面是啥，是空网表还是subckt描述?贴一下。

    玉泉山,让人想到李玉山...

这个cdl是一些小的subckt的定义，需要include。有2中方法，一种是在LVS rul里，include，还有一种，在你打开的gui里，点input->netlist。一开始默认是什么source对不对，点右边那个小三角，输入框就多了一行，然后你可以把这个CDL加进去了。

这个CDL是PDK里一些subckt的定义，需要include，不然caliibre认不到这些器件。
有2个方法：
1.如果你用cmd模式跑LVS，在用来跑LVS的RUL里INCLUDE这个CDL。
2.如果你用gui，你点input->netlist。默认那个网表是什么source对不对，你点右边的小三角，输入框就多了一行，在这行你可以加入这个CDL。

用的是CSMC的工艺吧.....每次提电路网表重新include一次那个3t文件就好了

  多谢大哥指点。
