请教大家一个小电路

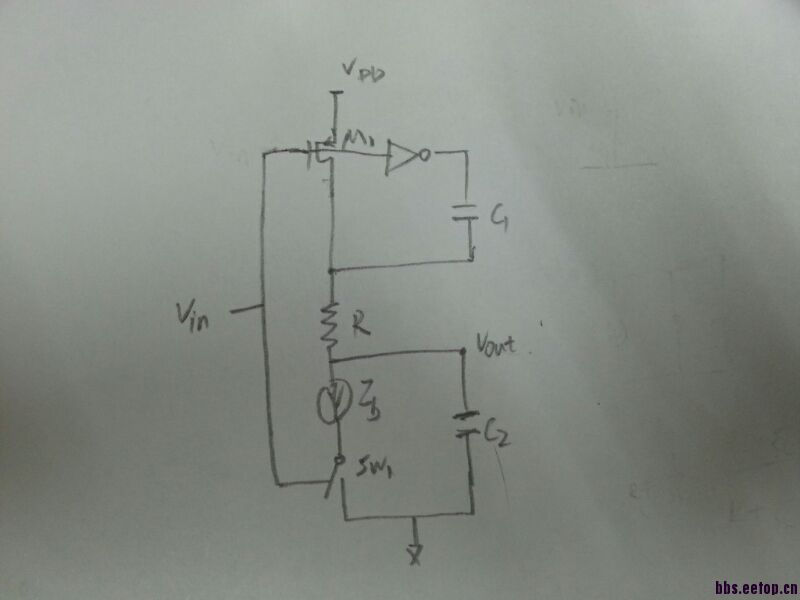

有点脉冲转换的意思但是不确定为啥这么做，输出接cml logic,输入是cmos电平

这不就是锯齿波么，或者是Delay Cell

应该是输出某种波形用的，Vin是如何控制SW1的?

输出的确是锯齿波，但这个输出经过后续cml buffer以及反相器之后，相比输入只不过是一个被延时了的波形，如果只是延时的话为啥不干脆加几个cmos反相器，反而要整这么麻烦?

vin高开关闭合，低断开

    CMOS反相器延时时间比这个电路时间短啊。
一个是电流给电容充放电；另一个是开关给电容充放电。

感觉是用脉冲产生锯齿波，做delay的话太复杂

的确是用作延迟的

是这样的，多谢

CMOS反相器延时时间比这个电路时间短啊
-> 輸出串 r c 就可以拉長延时时间

]

應該invert 輸出如果 接 R-C , 對下一級 invert 來說會等 R-C 充電 , 等 cap 充到轉態電壓後
  下一級 invert 才會轉態.  r-c delay 會變大 .
其實使用 constant current 內似串大 R 去放電阿 .

说来说去还是没看出之前我附图的那种delay方式有啥好处啊
