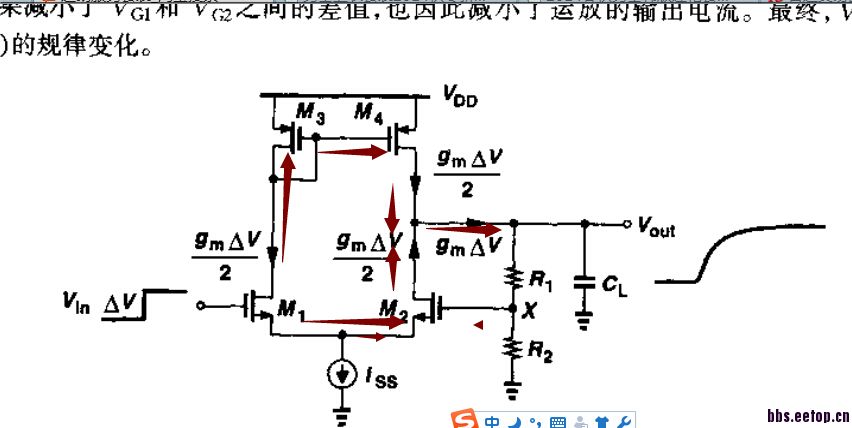

拉扎维课本269页问题。分析一下这个电路的工作原理。

没说不变啊?只是说变化不是相同的倍数

    看不懂你的问题，哪里说了不变?

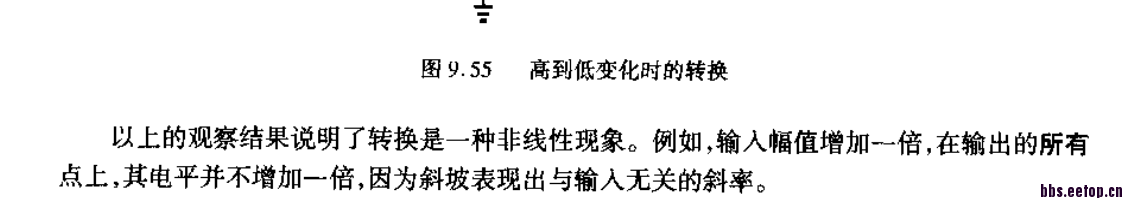

   是我没弄清楚。是不线性变化。但是书上没说为什么。

    你把五管放大器和外面的电容CL看做一个整体，那么你现在的得到了一个电压积分器（（gm/C） *（1/s））：输出电压等于差分输入电压的积分，比例系数为GM/C（也即运放的单位增益带宽）。
    然后这样一个积分器被结成了负反馈结构，。推导一下他的传递函数，你发现他其实就是一个但单极点系统，单极点系统的阶跃响应就是那种指数上升的啊。

   建议你以后把 运放处理成 “单位增益带宽/s”  就是一个积分器，从信号与系统的观点

    你最左边的小信号电流画反了，左边支路往下流，右边支路往上流； 左边往下流的电流又被复制到了右边，于是两股电流合在一起流出运放。

   两股电流，每一股都是0.5gm*deltaV，合在一起流出，自然就是gm*deltaV, 至于为什么是0.5gm*deltaV，这个你要是不明白，就去重新看看差分对的理解

    你的问题2，是最基本的差分对的特性，建议你重现学习一下差分对

差分对输入VIN1,VIN2。差模信号分别是(VIN1-VIN2)/2，(VIN2-VIN1)/2.这里deltaV只是表示delat VIN1是吗?

   deltaV = VIN1 -VIN2;

    你是学生?刚开始学模拟电路? 这些基本的问题，最好请教你的老师，他们能给你最直接，直观的解释

    好吧。这个真没哪本书上说过这回事。delat是表示表示一个变量的变化量吧。

   电容是到地的，能不能看作是电容积分器呀?

回答问题a，Vin的一个阶跃导致左边支路电流增大了（gm delatV）/2 ，由于电流镜的作用流过M4的电流也将增加(gm delatV)/2 ,但是尾电流ISS是恒定的，刚刚说了左边M1的电流增加了（gm delatV）/2，那么流过M2的电流必定要减少（gm delatV）/2。这个时候对于M4和M2之间的这个节点考虑KCL方程，从上面（M4）流进来的电流增加了（gm delatV）/2,流进从下面（M2）的电流减少了（gm  delatV）/2,那么你告诉我对这个节点来说电流跑哪了?必然两个（gm delatV）/2都从这个节点向右流出去了，也就是成为了输出电流。

问题a、b都可以用上面这个帖子说明，问题c中输入输出当然不是线性变化的，这正是转换速率（SR）的由来，研究SR说明的就是输出并不能够线性的随输入变化，而是输出对输入的响应由延迟以及信号变形

嗯，小信号变量，既有大小，又有方向的。差分对正负输入端压差大于平衡Vod的根号2倍就处于恒定电流slew了。左支电流变大镜像给右支PMOS，你画反了~

明白了。将电路图画成运算放大器那个三角形的样子。

   明白了。那你说这里的delta v是差分对管两边的电压差吗?即delta v=vin1-vin2?上面有一位同学说是的。但我认为应该是vin1的变化量。能不能加个qq，学习下。q1181  077380

    小编的问题，不涉及slew；输出电压随输入阶跃是指数变化

    继续努力，加油；
    1. 假设尾电流源足够，你可以思考一下，输出电压的斜率，运放增益带宽积和阶跃输入电压之间的关系；
    2. 假设尾电流源不足够，产生压摆率（slew rate）的问题，有是怎样的情形；

    你搞错了吧，你确定这里有SR的问题?

   这个电路就是用来说明SR产生的原因的。对于大的阶跃输入，会有一个转换时期，输出不成指数而成线性关系。

   当然是SR的问题，拉扎维的这一节不就是一直在讨论SR的问题吗?难道我们看的不是一本书?

    slew rate的定义，是阶跃电压较大的时候，输出电流饱和时候的事情啊；
    deltaV较小时，输出时指数变化，这时候没有slew的问题吧
    deltaV较大时，输出先是线性变化，电压斜率（slew rate = Iss/C ），这个时候才是slew rate吧；一段时间后，然后又回到指数变化。
    我印象中 deltaV较小的时候，不叫SR啊
    小编 贴的图 输出电流是gm*deltaV，而非Iss，所以我说他这这个部分的问题与SR 无关
    （sorry，图中最后一句话，是在谈SR，没看仔细）

    但你贴出来的这部分，没有谈deltaV的大小啊，输出电流是deltaV*gm, 并非饱和Iss；所以，我才说你的问题，不涉及SR。
    sorry，我看错了，最后一句话谈的是SR；额，好久没看书，果然生疏了

   你也是学生吗?这么厉害。

seeing

你说的对，小编问的问题只是SR这一节中非常小的一个开胃小菜，拉扎维是先谈小的delta V叙述一个输出电流变化的原理，再紧接着说大delta V的情况下的SR，不过这都是为了讨论SR做准备的内容
