泪奔AC-DC系统仿真，求助、求助...

大家好！     我现在在做一款原边反馈AC-DC芯片，在做系统的仿真过程中遇到了很多问题，实在是难以解决，泪奔啊，希望大家能够指点指点啊！问题如下：
     1.原边反馈AC-DC芯片在系统仿真中，使用到的变压器是怎样来模拟加入到spectre中来仿真的；
     2.系统仿真中用到的一些外围器件，例如：整流桥堆、变压器次边和辅助边中使用的整流二极管、功率MOSFET开关、RCD吸收电路中的二极管这些器件都是怎样加到进来仿真的。
      之前我使用了Cadence理想库中的理想器件来进行仿真，在仿真的过程中总是不收敛。实在是没有办法解决啦，:'(:'(:'(
      下面是我参考的外围电路图：

自己顶！

都会使用泪奔了

搞了很多天都没搞定啊，加入外围器件的spice model仿真不收敛，

在仿真的过程中总是不收敛
=> 捨棄 transformer model  , 一般使用 inductor 都會如此
可以使用 transformer moacro model 使用 其他 IDEA 元件
如果你跑電路很小使用 inductor transformer 還可以
但是整個 system 不能.
另條路把 circuit 變 macro model 使用 simetrix , Pspice  (I-spice 不推薦)
再不能 , 就先使用 PSIM

反向啊

你好，谢谢你的回复！     请问一下你说的那个transformer macro model是怎样得到的啊，望指点指点啊！

不是啊，这个是做的一个毕业设计啊

use veriloga model

http://bbs.eetop.cn/viewthread.p ... p;extra=&page=1
都在这个帖子上，
仿真不要加这么多外围，EMI 整流都去掉

系统元件只要有RCD 变压器 辅助绕组供电所需的diode 电容 启动电阻 Vcc电容 副边二极管和负载电容，其余的元件可以拿掉。
仿真的目的是看芯片内部的东西，所以外围的元件只要能使系统工作即可。

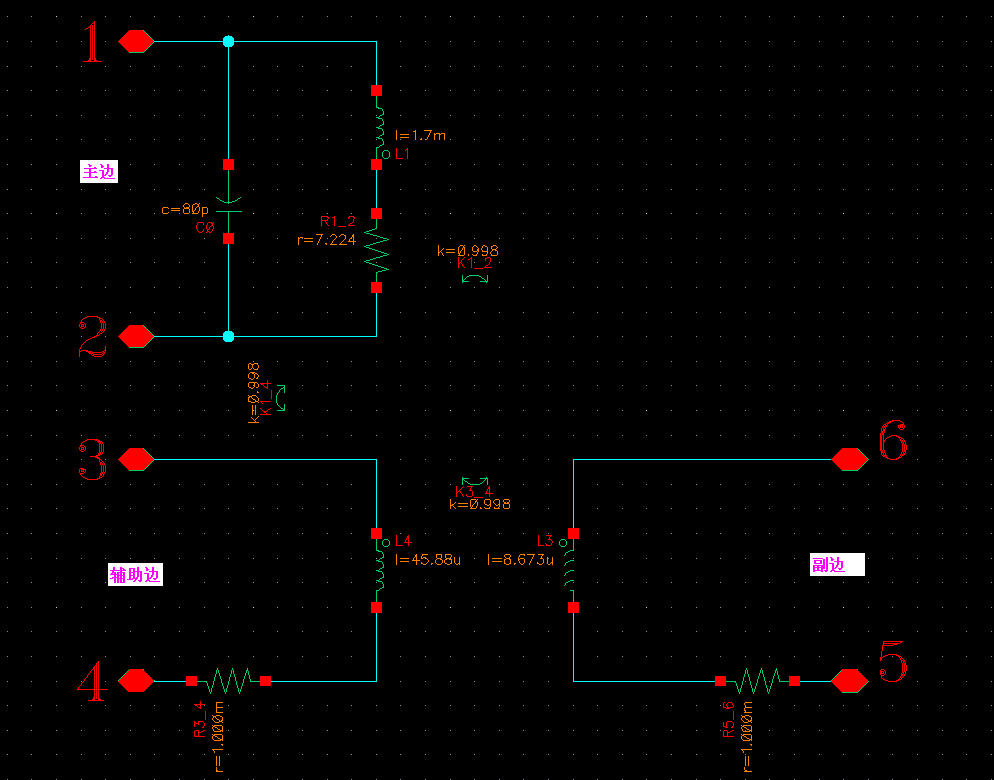

变压器用电感和互感组成，如下图。其中的电阻是寄生电阻，没有考虑漏感，相信漏感对芯片本身的影响可以先搁置。

至于二极管的模型可以到一些厂商的网站去下载，找个通用的即可。
仿真不收敛的问题，确实比较头疼。
如果会veriloga，那最好了

毕设就用PSIM好了，简单易上手，适合原理性验证
