带隙出现过冲
录入：edatop.com 阅读：

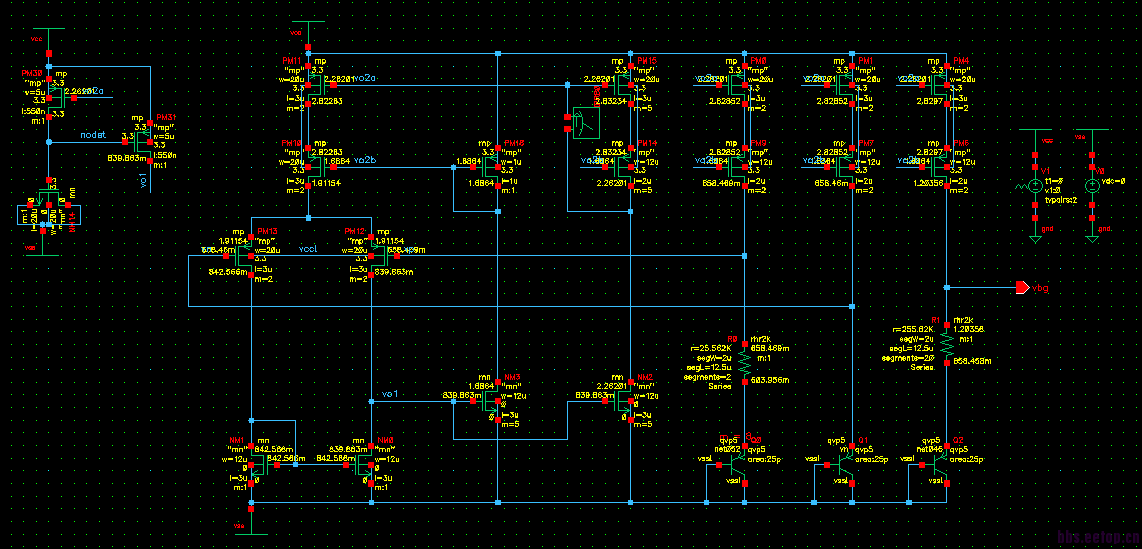

带隙出现过冲什么原因
我这样防环路稳定性 对吗
环路稳定，相位裕度60 怎么还过冲
BG的过冲也有可能是start-up造成的
图呢?。
有啊
上电过冲的仿真图
加个电容?
这都是4级系统了，出现什么都可能。带隙用4级系统，有点过量了吧。
相位裕度是60度的反馈系统的阶跃响应本身就是有过冲的。没有过冲那是90度的相位裕度。
电路本身没什么问题。
iprobe加的位置不对，应该在vo1的地方插入，仿真的PM才是对的。
在vo1和gnd直接加cap作为补偿，串联一个电阻会更好一些。
voo1应该链接Source或电源，图中看起来像是悬空
谢谢，iprobe位置确实不对
谢谢小编
