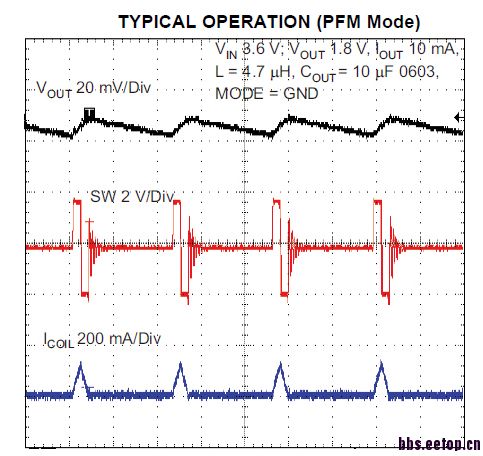

Buck在DCM下LX点电位当上下管子都关闭之后会有震荡如何解释？

电感电流从电容流向地，然后NMOS功率管关闭，这时候电感电流仍向LX点放点，然后LX电压升高，这个过程中电感电流完全是受电容和自身驱动的而产生衰减振荡，中心值粗略在零附近，LX点电压的最终值是VOUT

  嗯，电感电流反流后关闭NMOS，LX会产生减幅震荡，我在仿真的过程中也发现了，此时LX会过冲至电源电压，有时甚至比电源电压都还要高，请问这个过程会对功率管或其他方面有什么影响不?从安全性的角度，我总是觉得这个会产生一定的影响。

因为上下功率管关闭的除漏极的3个端口都是定电位，而且关断时候电感电流小，也就是储存的能量小，电压超过VDD或GND一个二极管的导通电压就会被电源钳位，所以觉得可靠性是不成问题的，而且这个振荡对VOUT的影响小

在 inductor两端加 switch 叫freewheeling switch 可以减小震荡

   谢谢小神
