bandgap的PSRR随温度变化很大
录入：edatop.com 阅读：
最近在学习bandgap，用smic40搭了一个如下图所示的电路：但是该电路的PSRR随温度变化很大，有没有哪位大神帮忙分析分析原因，给点改善PSRR的办法呀?谢谢啦。PSRR随温度变化的图贴在下面（在1KHz）
回复 5# lwjee
好像只有在27度的时候正常工作了。
能帮我分析分析原因吗?
你可以发下27度，-40度和125度的DC标注的电路图吗?需要知道Vds，Vdsat，Vgs
27度，-20度，和80度吧

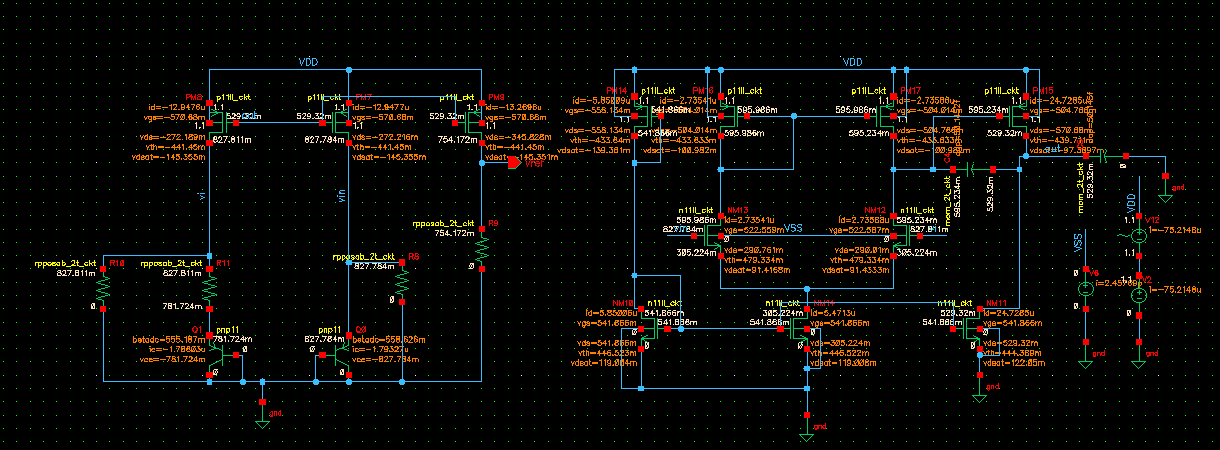

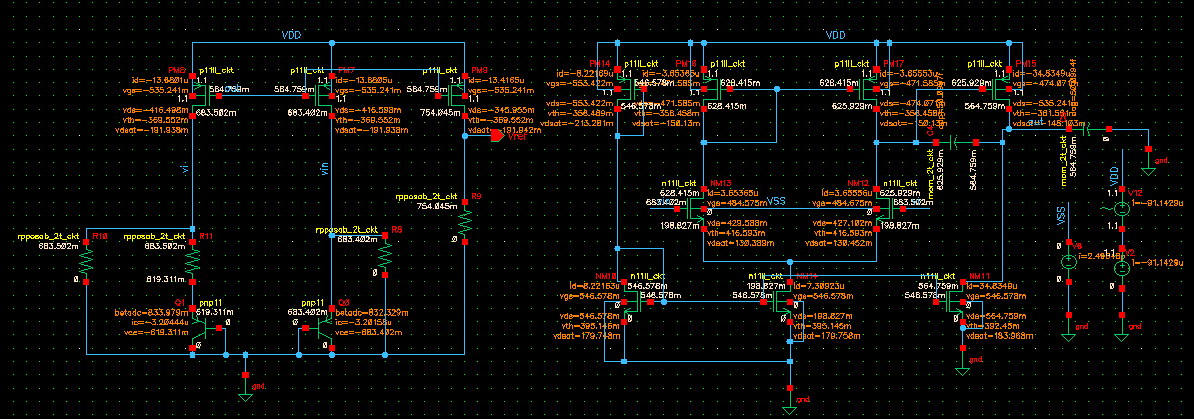

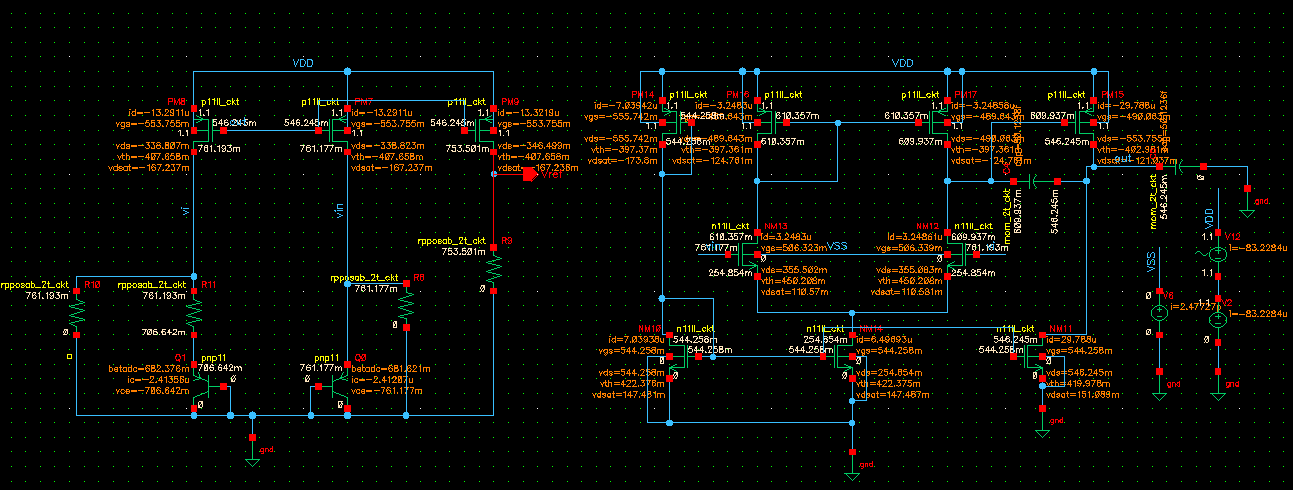

依次是-20、27、80
[attach]574402[/attach][attach]574401[/attach][attach]574400[/attach]
依次是-20、27、80
回复 5# lwjee
seeing
看上去没问题
你这电流偏置。换个常规的偏置电路看看吧
Each MOS in the bandgap is in sat. region @ each temperature?
mpig
我的电源电压是1.1V，会不会和这个有关系呀?
最高温度、最低温度和27度都在饱和区，其他温度点没看过。
1.1V应该是可以工作的
看DC应该没问题，你可以在看看在各个温度下的AC，或者直接在-20度下电源加1KHz的sinWave 5mV，看看响应情况。
1.1V应该是可以工作的
check .op
出错了。
