Vdsat太小了会怎么样？仿真没问题哦！

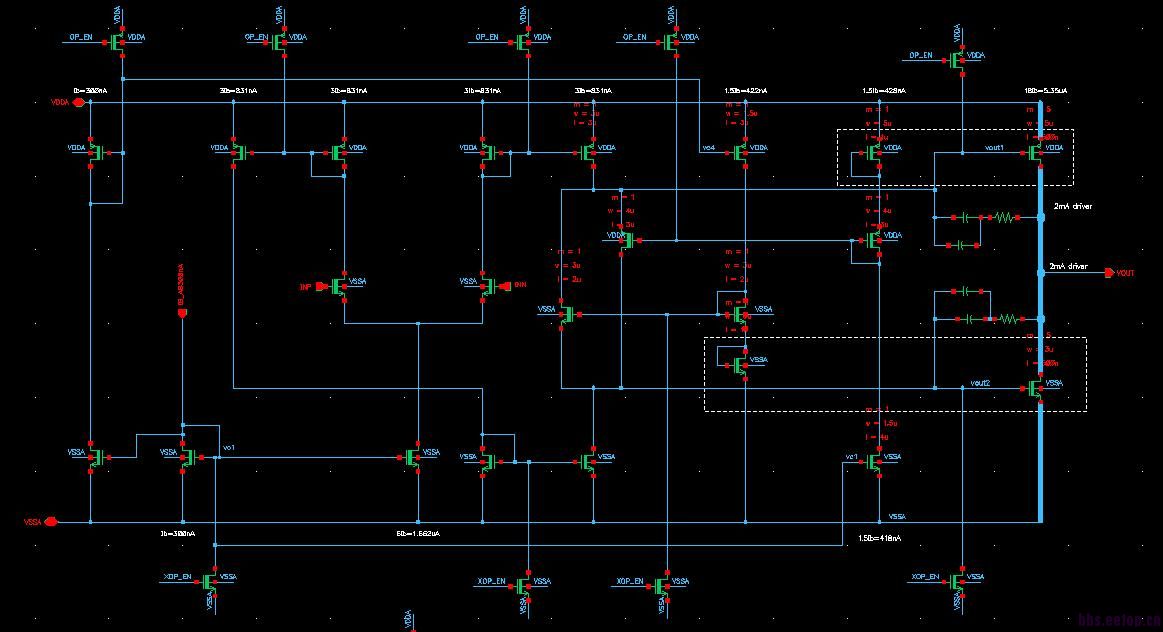

上图是一个buffer电路，为了低功耗做小电流，为了保证输出驱动电流而且节省面积没有用倒管，然后就出现了下图中M72管子的工作点：
Vgs=-610.047mV, Vth=-609.241mV, Vdsat=-66.9206mV;看着好担心，这样会出问题吗?

   比如LDO的驱动管设计，为了满足RDSON的要求，输出驱动管设计的很大，但是在空载的时候，输出管子就进入截止区了，Vgs比Vth还小很多，不也是正常工作嘛。所以我觉得VDSAT很小不一定就不能用啊，对吧?

   这个值不小，而且也没问题，但是我觉得你最好还是搞清楚这些管子的作用吧，看你的提问完全不对路

管子已经进入亚阈值区了，由于你的Vov很小，所以vds只需要很小就能进入到饱和区

    这个输出采用较常见的跨导线性环结构，图中框出的管子，二极管连接的管子和输出管子的VGS相等，由输出驱动电流大小可以确定输出管子的宽长比，然后再设计二极管连接的管子的宽长比，来确定输出管子的静态电流；

这个classAB结构 准备用在哪儿?

为了尽可能降低输出管的静态电流，我就想尽可能增大那个二极管连接的管子宽敞比，同时又不改变那路偏置电流大小，这样宽长比越大，Vdsat就会越小，小到多少算是安全的呢?这就是我的疑问了，望高手解答

不小啦

减小静态电流，同时又要保证输出能力，在状态转换的时候，Vdsat过小是不是也会影响反应时间呢?

   LCD驱动

   有道理，这是一个制约条件

取决于输出支路电流的精度，输出支路静态电流基本镜像这个管子的电流

   我也觉得有点像电流镜，所以担心Vdsat太小，会照成输出静态电流不准，导致整体静态功耗不准；
