HFSS13仿真缝隙波导的问题
录入：edatop.com 阅读：
本人在用HFSS13仿真一个双面开缝的全向波导缝隙阵列天线，查看其二维的远场辐射方向图时，出现如下现象，请各位帮忙解释一下：

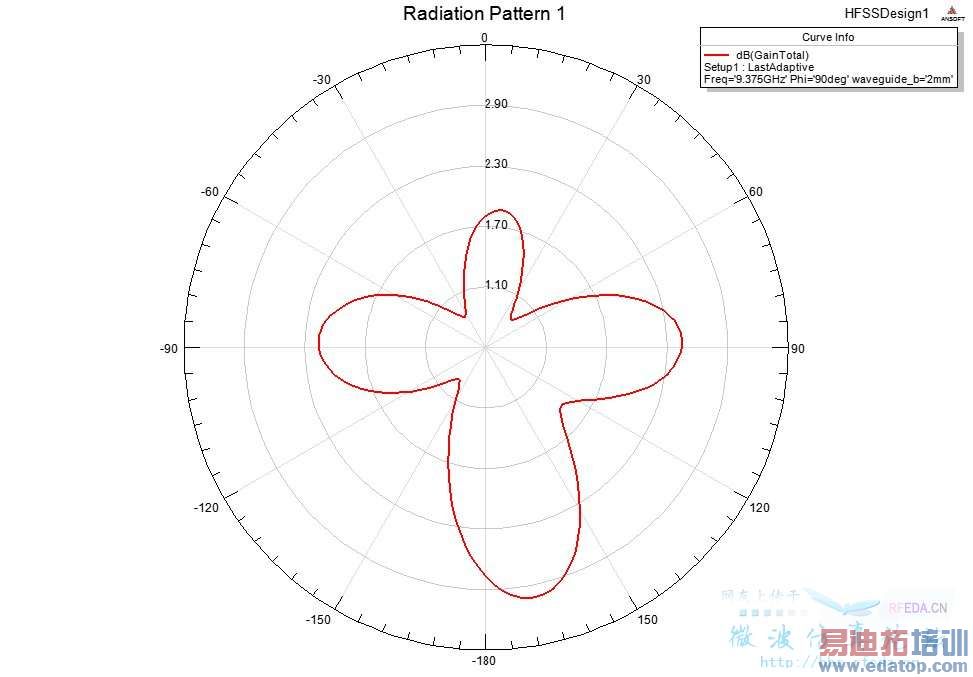

在查看辐射方向图时，设置phi=90°得到的方向图如：
；
设置phi=0°和90°时得到的方向图如：
；
以上两幅图中phi=90°时的方向图为什么是不一样的？求解释！
在查看辐射方向图时，设置phi=90°得到的方向图如：
；
设置phi=0°和90°时得到的方向图如：
；
以上两幅图中phi=90°时的方向图为什么是不一样的？求解释！
楼主 是尺度问题吧
这个我自己琢磨出来了，呵呵，不麻烦各位了。
这是两个方向的方向图啊，看来你很少测试天线
这不是两个方向的方向图，是一个方向的，但是因为smith的尺度设置不一样，就导致了这样的结果，其实phi=90°的两个方向图是一样。
确实，第一个图调整显示尺寸，就一样了
嗯嗯所以感觉很是诡异。
