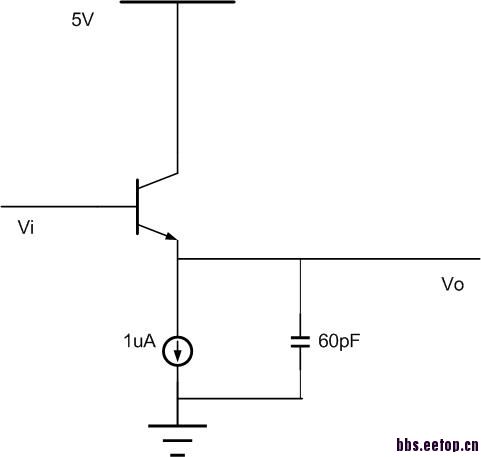

这题要怎么分析啊，求抱大腿

搜votera series

应该都是正弦波吧。

输出小信号电阻ro≈rbe/(1+β)=(1+β)*VT/Ieq(1+β)=VT/Ieq=26mV/1uA=26KΩ，故输出端极点频率f=1/(2π*ro*CL)=1/(6.28*26K*60p)≈100KHz。所以输入1KHz在-3dB带宽内，输出应该就是标准的射极跟随器的工作状态，Vo与Vi频率相同，相位稍滞后些基本可忽略，但幅值都要比Vi低一个Vbe=0.7V的电压。输入1MHz为工作带宽的10倍，系统将无法跟踪输入的动态响应，输出基本为2V-0.7V=1.3V的直流电平。不知道对不对

赞成，这就是个RC滤波器，输出1MHz的时信号幅度粗略为原来的1/10，相位滞后90度

赞成是个滤波器

低频时差不多个一个level shifter， Vout = Vin-Vbe,dc
高频时，Vout = Vin,dc+Vin,amp-Vbe,dc

   不是吧?用电容充放电公式V=V0(1-e^(-t/RC)),R≈26k，C=60p，f=1MHz时V≈0.47V0啊
