运放 输出直流电压 有什么要求没得呢？（流水线ADC中的一个运放）

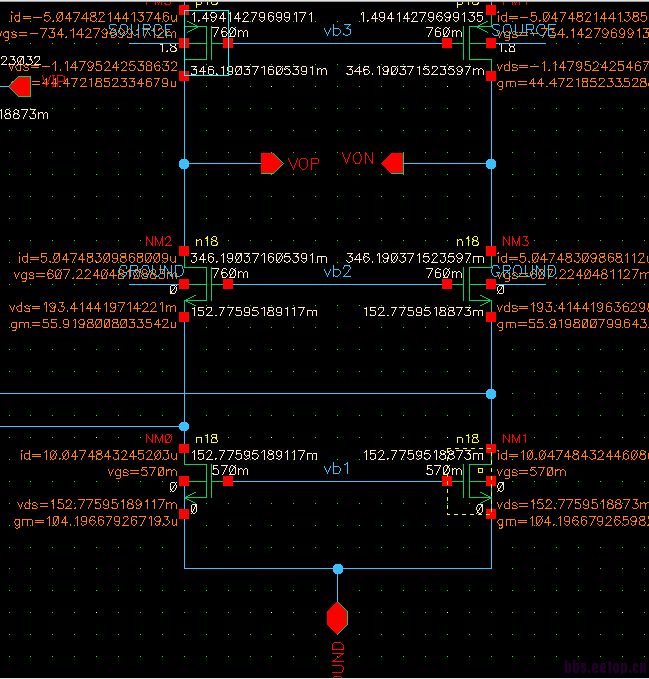

在做ADC的时候涉及到了一个简单运放的设计，（SMIC0.18工艺），采用的是基本的折叠共源共栅运放，仿真得到输出直流电平为346mV，如图：

我想知道，对运放的输出直流电平，有哪些要求呢?
！求大虾指教呀~

运放都是闭环用，所以输出由输入决定

   谢谢你~我想再问一下，那输入直流电压有没得什么要求呢?

cmfb有么?

全差分输出dc部分由共模反馈决定，即使开环条件下。

   共模反馈本身就是闭环，确定(vop+von)和vref的关系，所以这个环路的输出（vop+von）仍然由输入vref决定。   另外共模反馈不能决定vop和von的值，只能决定（vop+von）的值，所以如果全差分外面的环路开环共模反馈闭环，von和vop在满足相加为定值的条件下可以为任意值，而不是你说的确定的DC值

   由输入工作范围决定，另外假设是单位反馈环，那么输出的dc值和输入一样，所以输入还要保证输出在工作范围内

   嗯，谢谢~

   嗯，那再问一下，用在ADC里面的运放，输入电压范围是怎么确定的呢(假设Vdd=1.8V)?

   你说的是共模输入范围吧，应该是扫描DC输入，当差模增益下降3-dB时候的电压范围值。

  哦~是这样啊！谢谢你~

   但是DC怎么扫描增益呀?仿真增益不是在ac下面放的吗，怎么在DC扫描下观察增益下降3dB呢?

    你可以在几个直流工作点上进行AC扫描的。

   ac的仿真变量不用频率，用共模电压值

在做ADC的时候涉及到了一个简单运放的设计，（SMIC0.18工艺），采用的是基本的折叠共源共栅运放，仿真得到输出直流电平为346mV，如图：

我想知道，对运放的输出直流电平，有哪些要求呢?
！求大虾指教呀~

运放都是闭环用，所以输出由输入决定

   谢谢你~我想再问一下，那输入直流电压有没得什么要求呢?

cmfb有么?

全差分输出dc部分由共模反馈决定，即使开环条件下。

   共模反馈本身就是闭环，确定(vop+von)和vref的关系，所以这个环路的输出（vop+von）仍然由输入vref决定。   另外共模反馈不能决定vop和von的值，只能决定（vop+von）的值，所以如果全差分外面的环路开环共模反馈闭环，von和vop在满足相加为定值的条件下可以为任意值，而不是你说的确定的DC值

   由输入工作范围决定，另外假设是单位反馈环，那么输出的dc值和输入一样，所以输入还要保证输出在工作范围内

   嗯，谢谢~

   嗯，那再问一下，用在ADC里面的运放，输入电压范围是怎么确定的呢(假设Vdd=1.8V)?

   你说的是共模输入范围吧，应该是扫描DC输入，当差模增益下降3-dB时候的电压范围值。
