siw结构椭圆滤波器请教
录入：edatop.com 阅读：

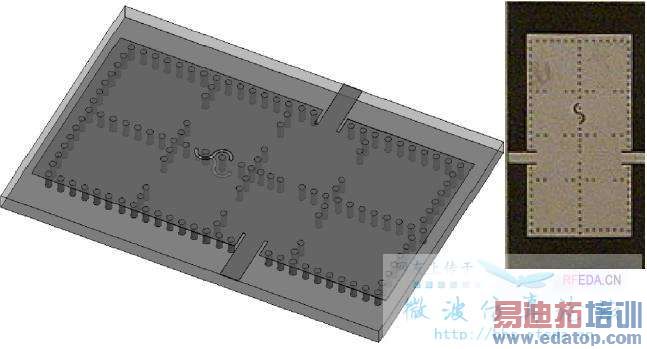

上面是一个椭圆滤波器，siw结构的，右图是实物图。我想请问下，中间那个S型的那一部分，在HFSS中要怎么建模仿真呢？另外，S里面的两个通孔，是不是也用导体圆柱就可以呢？下面是论文里面关于这个滤波器的表述：A structure including a magnetic coupling iris and a balanced microstrip line with a pair of metallized via-holes is placed between TE101substrate integrated waveguide cavity resonators 2 and 3 to invert the phase of the signal.
上下表面上开S形缝隙
